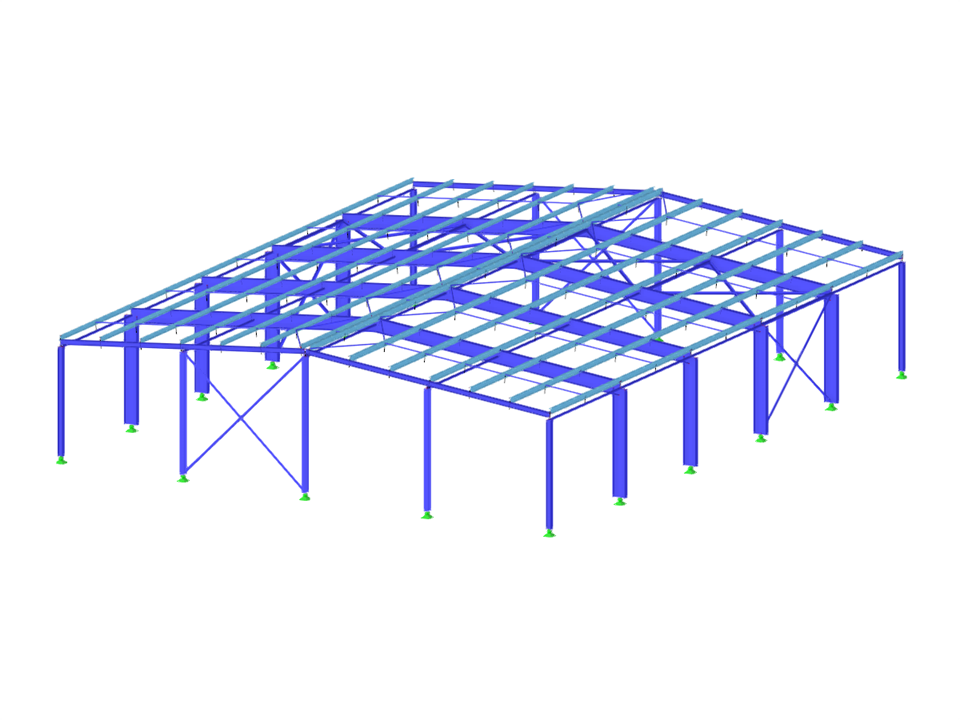

Stahlhalle mit Pfetten aus kaltgeformten Z-Profilen
Modell verwendet in
Stahlhalle
| Anzahl Knoten | 191 |
| Anzahl Linien | 370 |
| Anzahl Stäbe | 370 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 56 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 16.100 t |
| Abmessungen (metrisch) | 20.000 x 5.003 x 25.000 m |
| Abmessungen (imperial) | 65.62 x 16.41 x 82.02 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Produkt-Feature
Länge: 00:00:32 min
Produkt-Feature
Länge: 00:00:53 min
Veranstaltung
Länge: 01:05:28 min
Produkt-Feature
Länge: 00:00:32 min
Produkt-Feature
Länge: 00:00:36 min
Produkt-Feature
Länge: 00:00:56 min
Länge: 00:38:40 min
Länge: 00:45:05 min
Länge: 00:00:51 min
Um den Einfluss lokaler Stabilitätsphänomene schlanker Bauteile bewerten zu können, bieten RFEM 6 und RSTAB 9 die Möglichkeit eine lineare Verzweigungslastanalyse auf Querschnittsebene durchzuführen. Der folgende Beitrag widmet sich den Grundlagen der Berechnung sowie der Ergebnisinterpretation.
Wenn am Oberflansch eine Betondecke vorliegt, wirkt sie als seitliche Abstützung (Verbundbau) und verhindert ein Biegedrillknick-Stabilitätsproblem. Bei einem negativen Verlauf des Biegemoments steht der Unterflansch unter Druck und der Oberflansch unter Zug. Wenn die seitliche Stützung durch die Steifigkeit des Steges nicht ausreicht, in diesem Fall ist der Winkel zwischen dem unteren Flansch und der Stegschnittlinie variabel, sodass die Möglichkeit einer Forminstabilität des Unterflansches besteht.
Mit dem Add-On Stahlbemessung bemessen Sie Stahlbauteile für den Brandfall nach den einfachen Bemessungsverfahren aus Eurocode 3. Die Bauteiltemperatur zum Nachweiszeitpunkt kann dabei automatisch nach den in der Norm angegeben Temperaturzeitkurven ermittelt werden. Neben der Berücksichtigung von Brandschutzverkleidungen ist es für Sie auch möglich, die vorteilhaften Eigenschaften der Feuerverzinkung zu berücksichtigen.
Das Verfahren zu Stabilitätseffekten in elastischen Untersuchungen gemäß CSA S16:19 in Anhang O.2 ist eine Alternative zum Vereinfachten Stabilitätsanalyseverfahren in Abschnitt 8.4.3. In diesem Beitrag werden die Anforderungen des Anhangs O.2 und die Anwendung in RFEM 6 beschrieben.
.png?mw=350&hash=956a28ecaf6fbebaead5bf6903dff12f58532a3c)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
Im Add-On Stahlbemessung können Sie für kaltgeformte Querschnitte nach EN 1993-1-3 die Stabilitäts- sowie Querschnittsnachweise nach den Abschnitten 6.1.2 - 6.1.5 und 6.1.8 - 6.1.10 führen.
Zum Erklärvideo
Auch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.
RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
Sie möchten Querschnittsnachweise für kaltgeformte Stahlstäbe nach EN 1993-1-3 führen? Ob kaltgeformte Profile aus der Querschnittsdatenbank oder allgemeine kaltgeformte (nicht perforierte) RSECTION-Querschnitte – Ihr Statikprogramm hilft Ihnen dabei, den wirksamen Querschnitt unter Berücksichtigung des lokalen Beulens und der Forminstabilität zu ermitteln. Auch den Querschnittsnachweis nach EN 1993-1-3, 6.1.6 können Sie hier führen. Dabei werden die Schnittgrößen aus der Berechnung mit Wölbkrafttorsion (7 Freiheitsgrade) über den Vergleichspannungsnachweis berücksichtigt.
Zum Erklärvideo
Wie kann die Berechnungszeit für Stäbe mit nichtlinearem Materialmodell in RFEM 6 und RSTAB 9 reduziert werden?
Wie definiere ich in RFEM 6 ein Fließgelenk?
Wie kann ich Daten zwischen RFEM 6 / RSTAB 9 und IDEA StatiCa austauschen?
Wie kann in RFEM 6 bzw. RSTAB 9 eine Flächenlast auf Stäbe mittels Zellen generiert werden?
Im Add-On Stahlbemessung habe ich die Randbedingungen so eingestellt, dass der I-Trägerflansch gegen horizontale Verschiebung gehalten ist. Ich habe dann die Verzweigungslastfaktoren mit dem Add-on Strukturstabilität berechnet, jedoch ohne Auswirkung auf den Wert des Verzweigungslastfaktors. Was ist der Grund dafür?
Kann ich schon vor der Bemessung meines Modells abschätzen, welche Querschnitte ich mindestens verwenden sollte?
.jpg?mw=350&hash=91f398b559b26a6ac36fd7ecdf5e395e7b9b856d)
