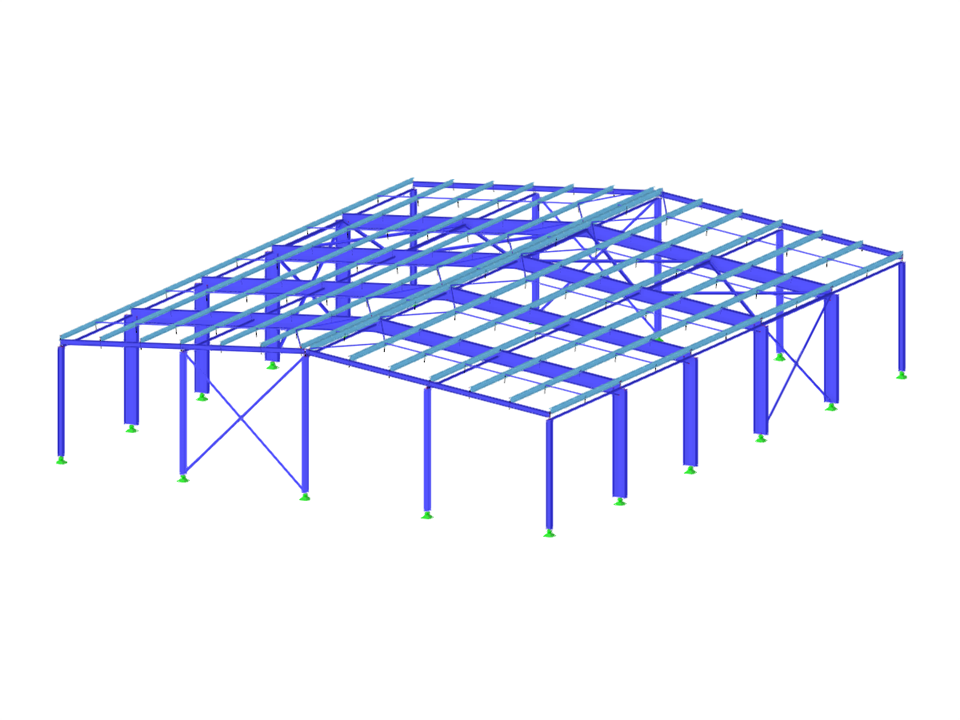

Halle en acier avec des pannes en profilés en Z formés à froid
Halle en acier
Nombre de nœuds | 191 |
Nombre de lignes | 370 |
Nombre de barres | 370 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 7 |
Nombre de combinaisons de charges | 56 |
Nombre de combinaisons de résultats | 0 |
Poids total | 16,100 t |
Dimensions (métrique) | 20,000 x 5,003 x 25,000 m |
Dimensions (impériales) | 65.62 x 16.41 x 82.02 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
