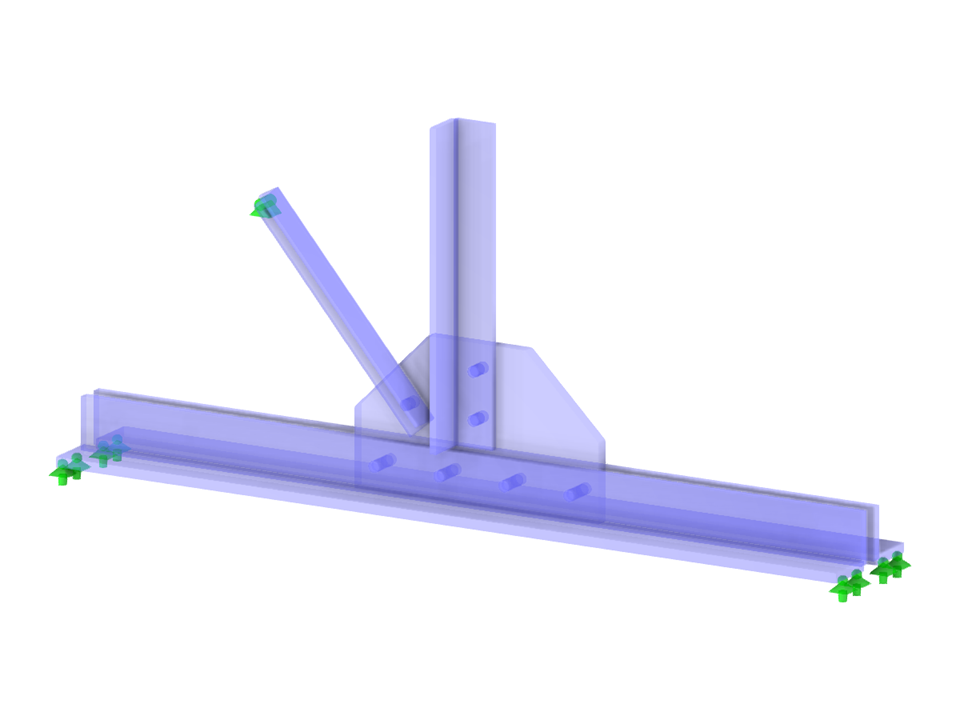

Parametrisierung der Geometrie von einem Anschluss zwischen doppelten L-Profilträgern aus Stahl, rechtwinkligem L-Profilträger aus Stahl und einem Diagonalverband.
Modell erstellt vom technischen Team von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Seite von Dlubal Latam verfügbar.
L-Profil-Anschluss mit Diagonalverband
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 68 |
| Anzahl Linien | 63 |
| Anzahl Stäbe | 11 |
| Anzahl Flächen | 23 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 5 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,134 t |
| Abmessungen (metrisch) | 1,600 x 0,710 x 0,244 m |
| Abmessungen (imperial) | 5.25 x 2.33 x 0.8 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
