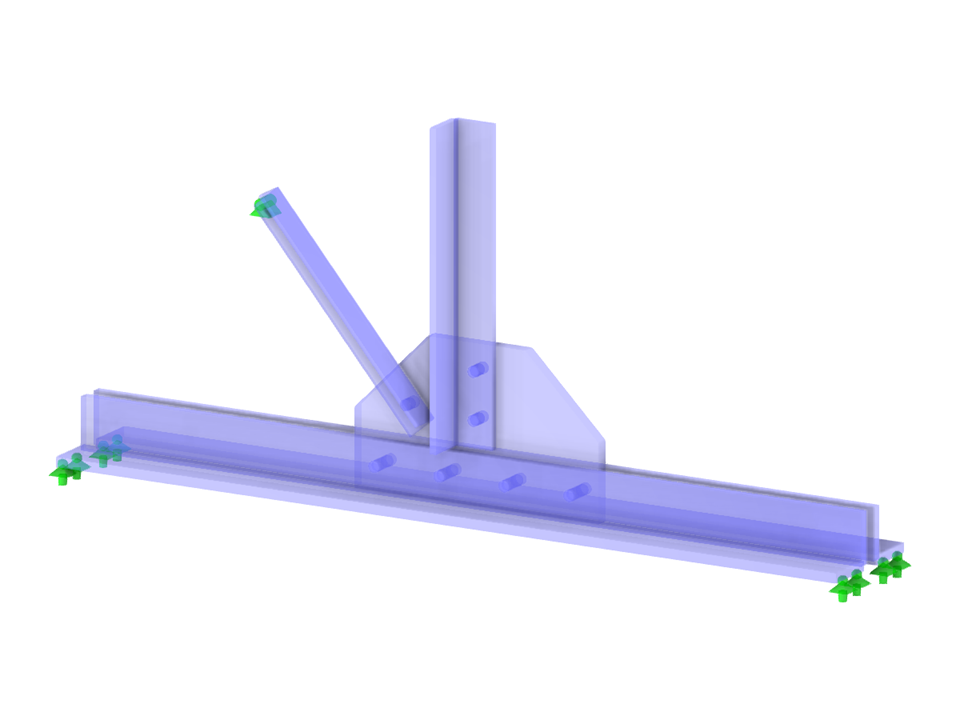

Paramétrage de la géométrie d'un assemblage entre des poutres en acier de section double, une poutre en acier perpendiculaire et un contreventement diagonal.
Modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Assemblage de sections en L avec contreventement diagonal
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 68 |
Nombre de lignes | 63 |
Nombre de barres | 11 |
Nombre de surfaces | 23 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 5 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,134 t |
Dimensions (métrique) | 1,600 x 0,710 x 0,244 m |
Dimensions (impériales) | 5.25 x 2.33 x 0.8 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
