RFEM – Online-Handbuch Flächen
Windanalyse, Auswertung in RFEM 6.

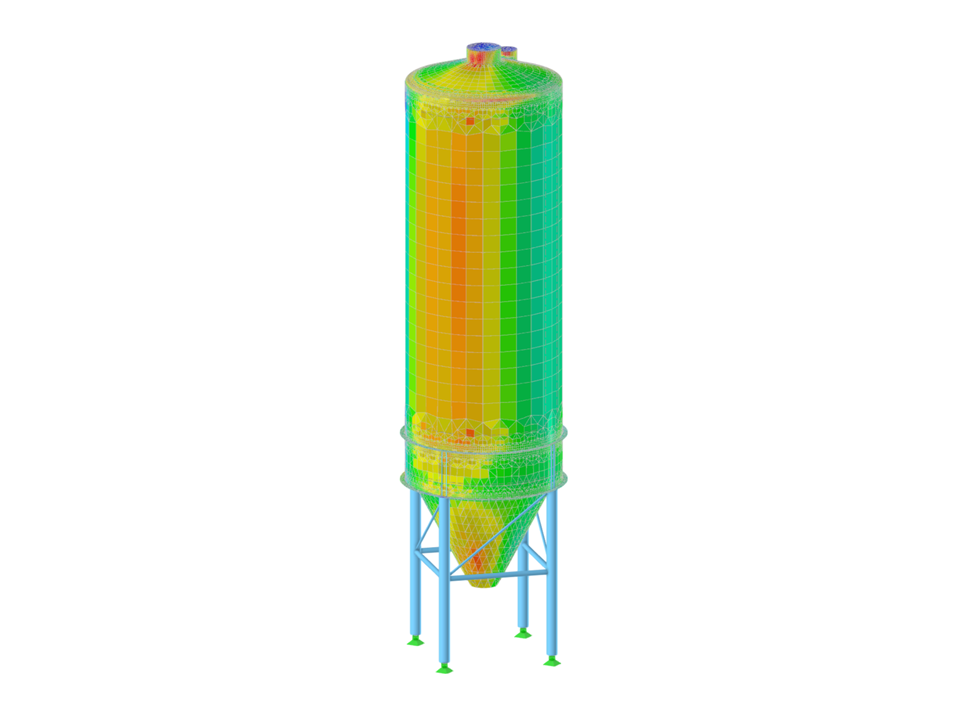

Modell eines Silos
| Anzahl Knoten | 49 |
| Anzahl Linien | 81 |
| Anzahl Stäbe | 21 |
| Anzahl Flächen | 29 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 12,396 t |
| Abmessungen (metrisch) | 4,900 x 18,050 x 4,900 m |
| Abmessungen (imperial) | 16.08 x 59.22 x 16.08 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Veranstaltung
Veranstaltung
Veranstaltung
Knowledge Base
Knowledge Base
In RFEM und RSTAB haben Sie die Möglichkeit, sich für die Windsimulation die Strömungsfeldgrößen Druck, Geschwindigkeit, kinetische Turbulenzenergie und Turbulenzdissipationsrate visualisieren zu lassen.
Die Clippingebenen sind dabei zur jeweiligen Windrichtung ausgerichtet.
Wenn Ihnen experimentell ermittelte Flächendrücke für ein Modell zur Verfügung stehen, können diese in RFEM 6 auf ein Tragwerksmodell angesetzt, von RWIND 2 verarbeitet und als Windlasten für die statische Analyse in RFEM 6 verwendet werden.
Wie Sie die experimentell ermittelten Werte ansetzen, erfahren Sie in diesem Fachbeitrag.
Die RWIND-Ergebnisse können Sie sich direkt im Hauptprogramm anzeigen lassen. Wählen Sie im Navigator - Ergebnisse aus der oberen Liste den Ergebnistyp "Windsimulationsanalyse".
Derzeit sind folgende Ergebnisse verfügbar, die sich auf das RWIND-Berechnungsnetz beziehen:
- Flächendruck
- Cp-Koeffizient der Fläche
- Wandabstand y+ (stationäre Strömung)
Mit RWIND 2 Pro gelingt es Ihnen völlig problemlos, eine Durchlässigkeit auf eine Fläche anzuwenden. Sie benötigen lediglich die Definition
- des Darcy-Koeffizienten D,
- des Trägheitskoeffizienten I und
- der Länge des porösen Mediums in Strömungsrichtung L,
um Druckrandbedingungen zwischen der Vorder- und Rückseite einer porösen Zone zu definieren. Dank dieser Einstellung erhalten Sie eine Strömung durch diese Zone mit einer zweiteiligen Ergebnisausgabe auf beiden Seiten des Zonenbereichs.
Doch das ist noch nicht alles. Zusätzlich erkennt die Generierung des vereinfachten Modells durchlässige Zonen und berücksichtigt entsprechende Öffnungen in der Modellhaut. Sie können auf eine aufwendige geometrische Modellierung des porösen Elements gut verzichten? Verständlich – dann haben wir gute Nachrichten! Mit der reinen Definition der Durchlässigkeitsparameter können Sie genau diesen unliebsamen Prozess umgehen. Nutzen Sie dieses Feature zur Simulation von durchlässigen Gerüstplanen, Staubschutzvorhängen, Netzkonstruktionen usw. Sie werden begeistert sein!
