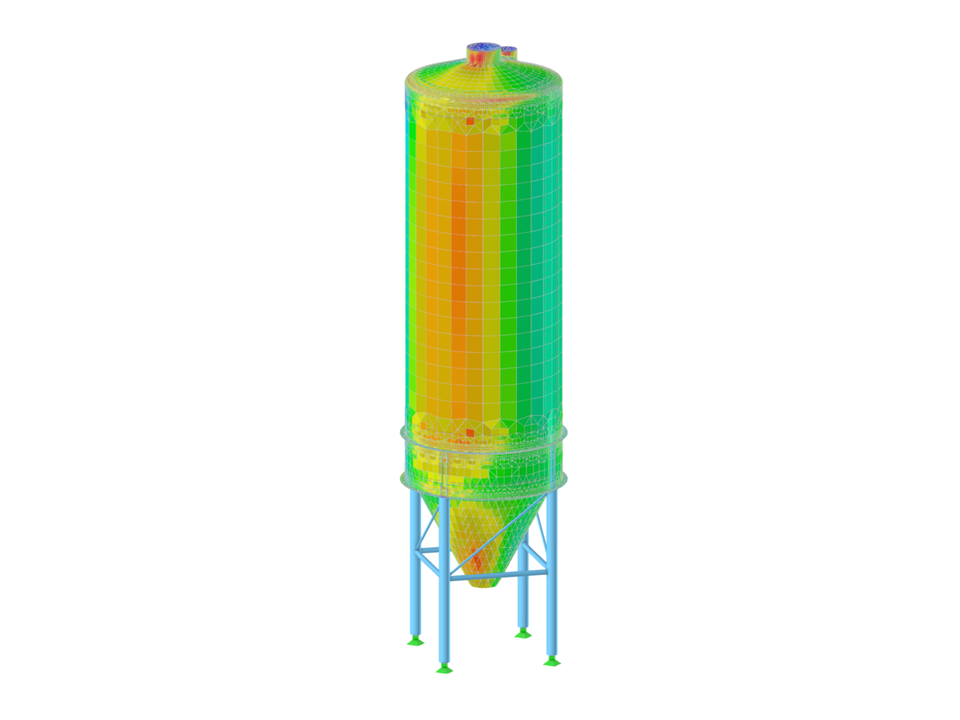

Modello di silo
Numero di nodi | 49 |
Numero di linee | 81 |
Numero di aste | 21 |
Numero di superfici | 29 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 2 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 12,396 t |
Dimensioni (metriche) | 4,900 x 18,050 x 4,900 m |
Dimensioni (imperiali) | 16.08 x 59.22 x 16.08 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
In RFEM e RSTAB, è possibile visualizzare le quantità del campo di flusso di pressione, velocità, energia cinetica di turbolenza e tasso di dissipazione della turbolenza per la simulazione del vento.
I piani di taglio sono allineati con la rispettiva direzione del vento.
Se sono disponibili pressioni superficiali determinate sperimentalmente per un modello, è possibile applicarle a un modello strutturale in RFEM 6, elaborarle in RWIND 2 e utilizzarle come carichi del vento nell'analisi strutturale di RFEM 6.
Puoi scoprire come applicare i valori determinati sperimentalmente in questo articolo dalla Knowledge Base: Analisi statica con carichi del vento, da pressioni misurate sperimentalmente, utilizzando RWIND 2 e RFEM 6
È possibile visualizzare i risultati di RWIND direttamente nel programma principale. Nel navigatore - Risultati, seleziona il tipo di risultato "analisi della simulazione del vento" dall'elenco in alto.
Attualmente, sono disponibili i seguenti risultati, che si riferiscono alla mesh computazionale RWIND:
- Pressione superficiale
- Coefficiente Cp della superficie
- Distanza dalla parete y+ (flusso stazionario)
Utilizza RWIND 2 Pro per applicare facilmente una permeabilità a una superficie. Tutto ciò che ti serve è la definizione del
- coefficiente di Darcy D,
- il coefficiente di inerzia I,
- la lunghezza L del mezzo poroso nella direzione del flusso,
per definire una condizione al contorno della pressione tra la parte anteriore e quella posteriore di una zona porosa. Grazie a questa impostazione, si ottiene il flusso attraverso questa zona con una visualizzazione dei risultati in due parti su entrambi i lati dell'area della zona.
Ma questo'non è tutto. Inoltre, la generazione del modello semplificato riconosce le zone permeabili e tiene conto delle aperture corrispondenti nel rivestimento del modello. Puoi rinunciare a un'elaborata modellazione geometrica dell'elemento poroso? Comprensibile - allora abbiamo buone notizie per te! Con una definizione accurata dei parametri di permeabilità puoi evitare una modellazione geometrica complessa dell'elemento poroso. Utilizzare questa funzione per simulare impalcature aperte, protezioni antipolvere, strutture a maglie e così via.
