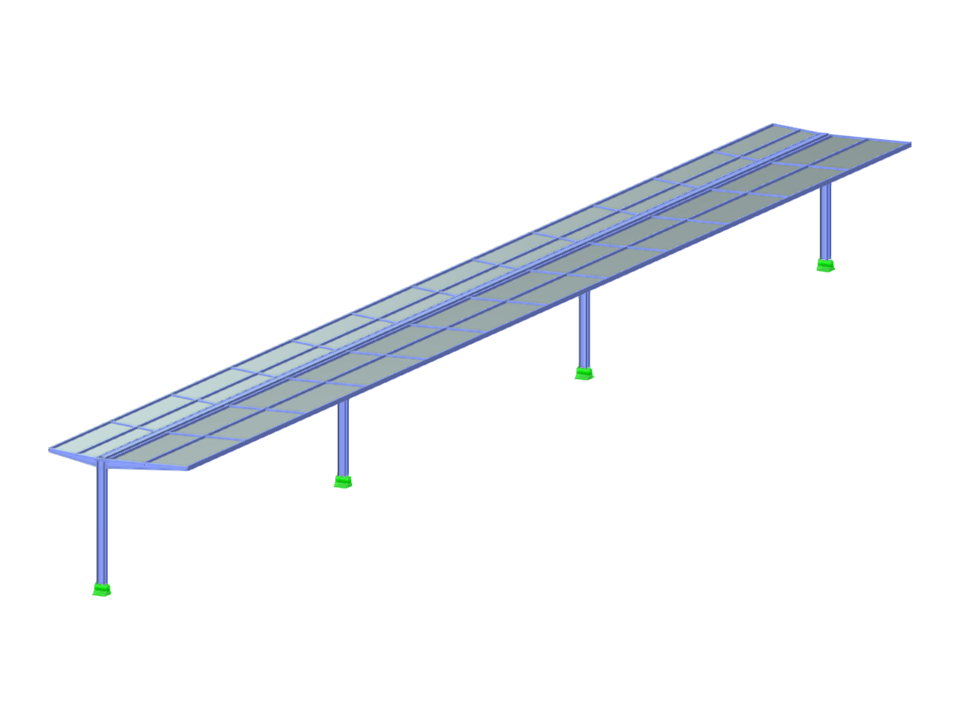

Bahnsteigüberdachung aus Stahl mit Aluminium-Dachplatten ungleicher Länge, die auf inmitten der Konstruktion befindlichen Stützen gelagert werden.
SPR002 | Bahnsteigüberdachung
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 95 |
| Anzahl Linien | 114 |
| Anzahl Stäbe | 114 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 20,813 t |
| Abmessungen (metrisch) | 6,000 x 4,935 x 54,000 m |
| Abmessungen (imperial) | 19.69 x 16.19 x 177.17 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
