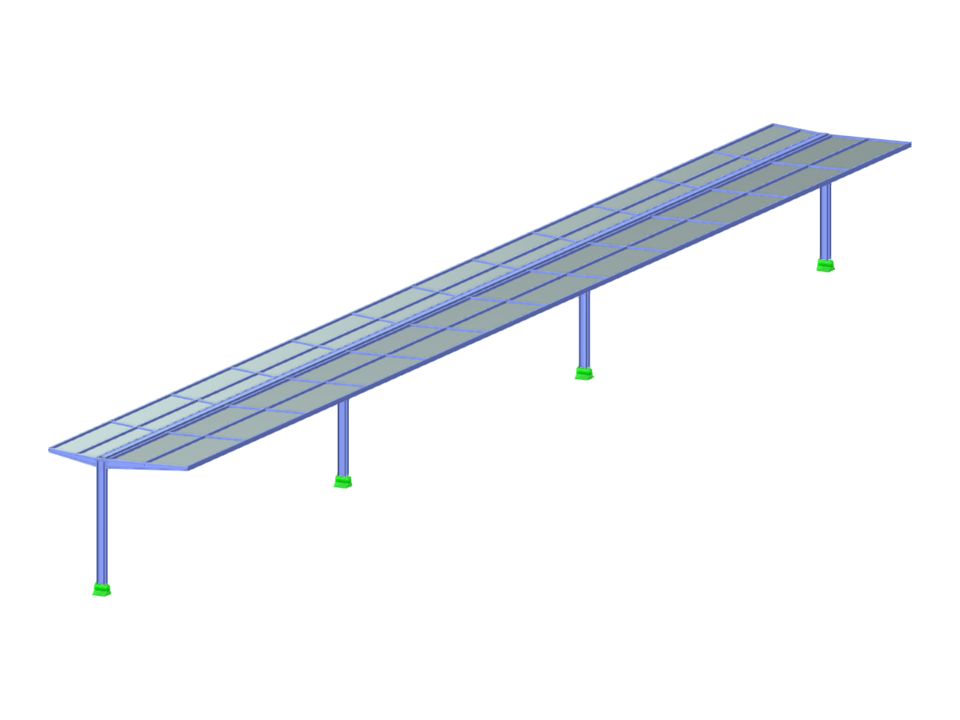

Стальная платформа станции с алюминиевыми панелями неравной длины, опирающимися на колонны в центре конструкции.
SPR002 | Крыша платформы станции
Параметры блока можно редактировать динамически | |
Количество узлов | 95 |
Количество линий | 114 |
Количество стержней | 114 |
Количество поверхностей | 2 |
Количество тел | 0 |
Количество загружений | 6 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 20,813 t |
Размеры (метрические) | 6,000 x 4,935 x 54,000 m |
Размеры (имперские) | 19.69 x 16.19 x 177.17 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
