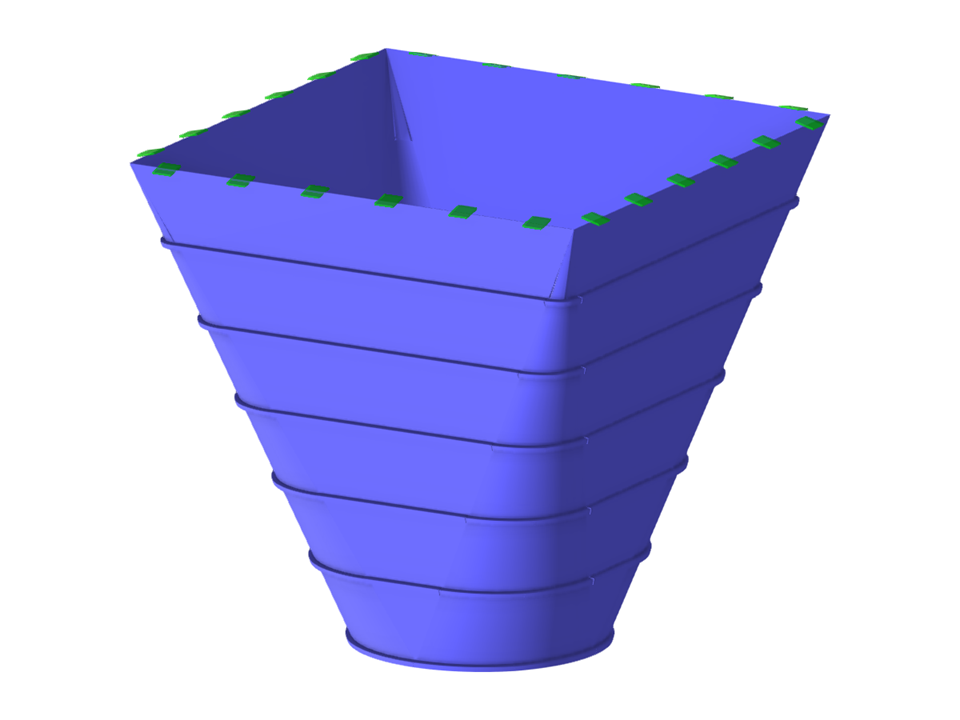

Eckiger Trichter aus Q235-Stahl mit quadratischem Einlauf und rundem Auslauf, versteift durch abgewinkelten Stahl
Eckiger Trichter
| Anzahl Knoten | 96 |
| Anzahl Linien | 184 |
| Anzahl Stäbe | 88 |
| Anzahl Flächen | 36 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 5 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 4,657 t |
| Abmessungen (metrisch) | 6,000 x 6,000 x 6,000 m |
| Abmessungen (imperial) | 19.69 x 19.69 x 19.69 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
