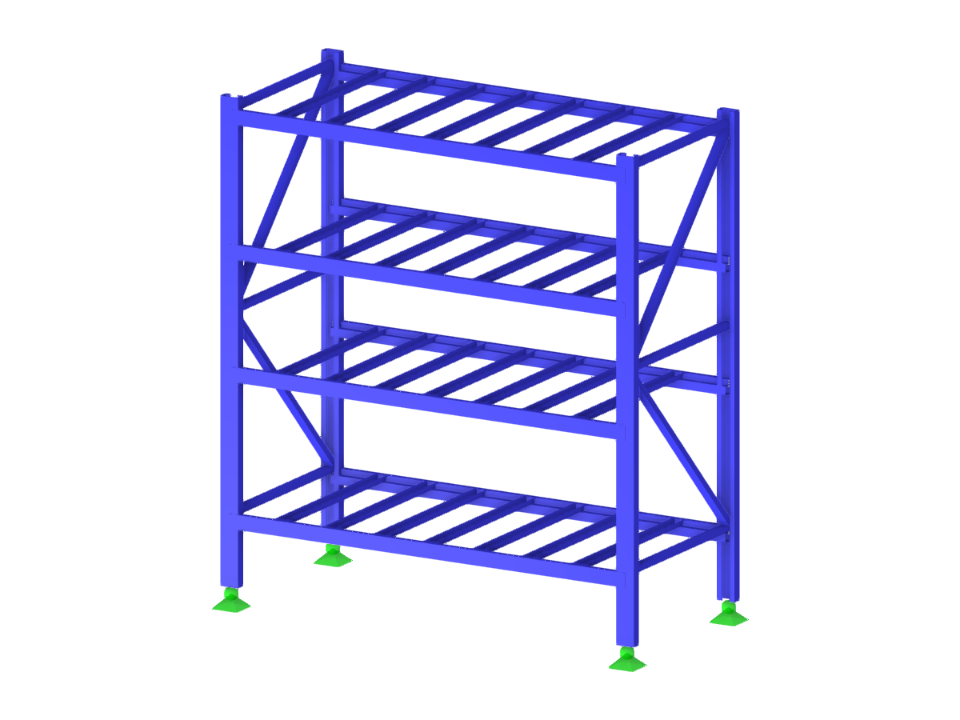

Gestellkonstruktion aus Stahl.
Gestell
| Anzahl Knoten | 84 |
| Anzahl Linien | 126 |
| Anzahl Stäbe | 126 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 14 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,097 t |
| Abmessungen (metrisch) | 1,800 x 2,000 x 0,800 m |
| Abmessungen (imperial) | 5.91 x 6.56 x 2.62 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
