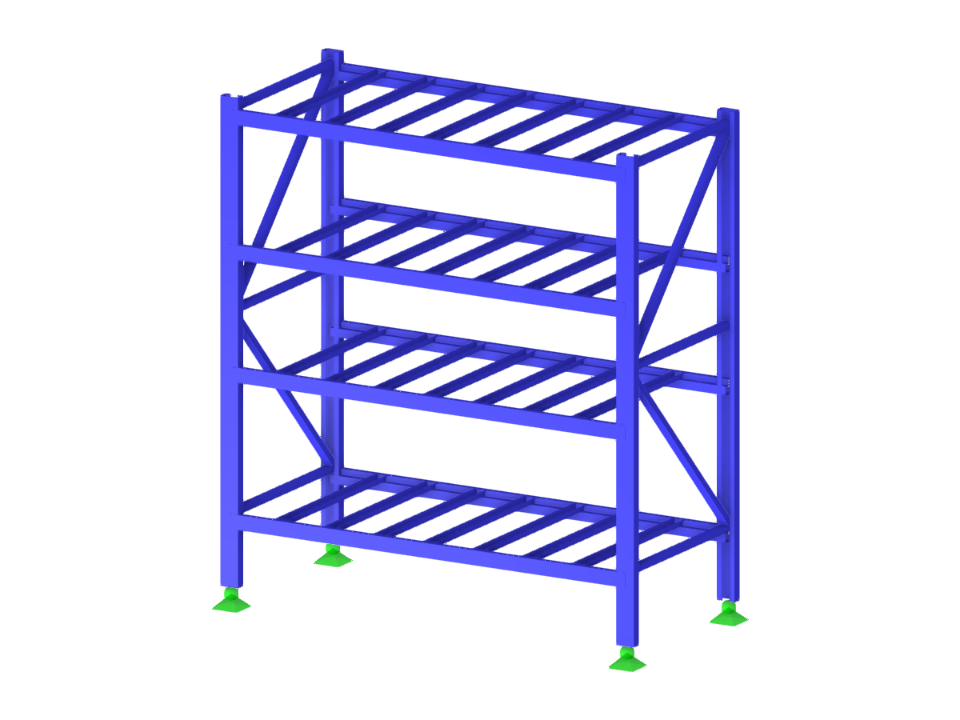

Ocelová konstrukce regálu.
Regálová konstrukce
| Počet uzlů | 84 |
| Počet linií | 126 |
| Počet prutů | 126 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací zatížení | 14 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,097 t |
| Rozměry (metrické) | 1,800 x 2,000 x 0,800 m |
| Rozměry (imperiální) | 5.91 x 6.56 x 2.62 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
