Die vorliegende Arbeit hat die "Bemessung einer Bogenkonstruktion für eine Tennisplatzüberdachung" zum Thema. Es werden zwei Tragwerkskonzepte vorgestellt, von denen dann eins anhand vereinfachter Berechnungen für die Detailbemessung ausgewählt wird. Verwendet wurde schließlich das Konzept eines gekrümmten Trapezbleches, für das die Pfetten, der Verband und der bogenförmige Fachwerkträger sowie die einzelnen Anschlüsse nachgewiesen wurden. Das FEM-Modell des Fachwerkträgers wurde parametrisch beschrieben und die Form sowie die Querschnitte wurden mit genetischen Algorithmen bemessen.


(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

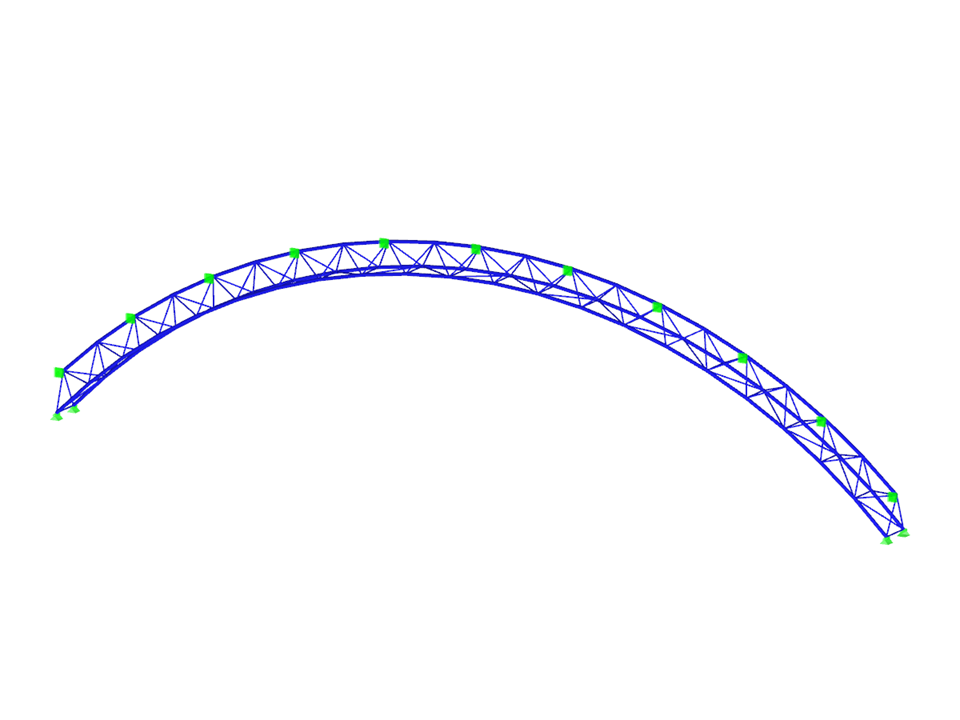

Bemessung einer Bogenkonstruktion für Tennisplatzüberdachung

Kein Download möglich Kundenprojekt / Nur Ansicht
Anzahl Knoten 65
Anzahl Linien 189
Anzahl Stäbe 189
Anzahl Lastfälle 24
Gesamtgewicht 3,100 t
Abmessungen (metrisch) 45,504 x 1,913 x 11,194 m
Abmessungen (imperial) 149.29 x 6.28 x 36.73 feet
Programmversion 5.21.00
