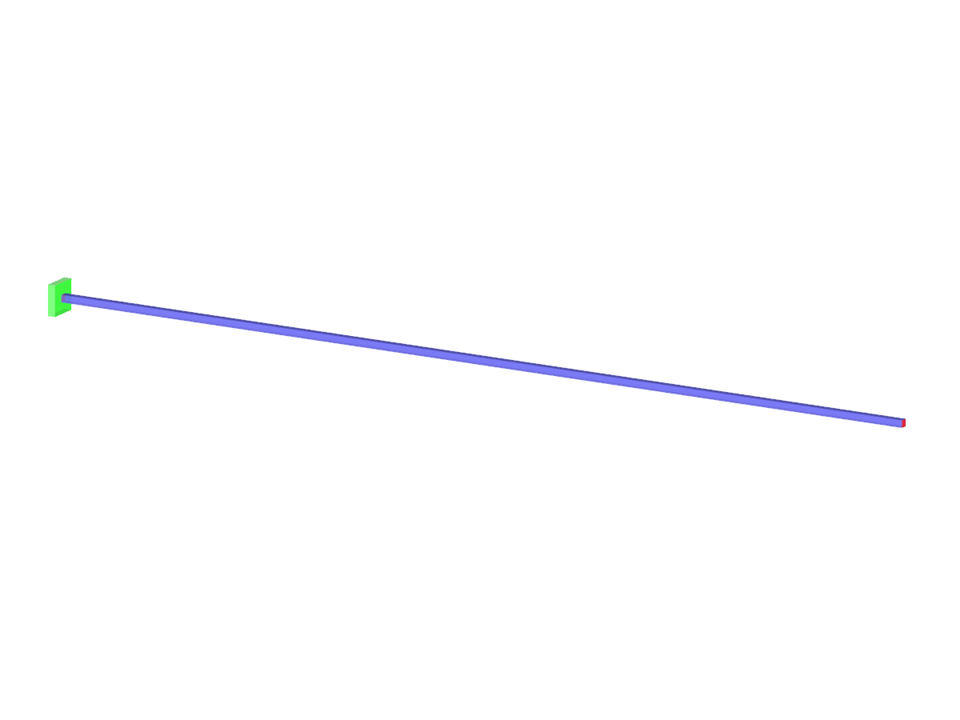

Modell verwendet in
Verifikationsbeispiel 0042 | 6
Anzahl Knoten | 2 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0,502 t |
Abmessungen (metrisch) | 10,168 x 0,336 x 0,336 m |
Abmessungen (imperial) | 33.36 x 1.1 x 1.1 feet |
Programmversion | 5.28.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
