Model použitý v

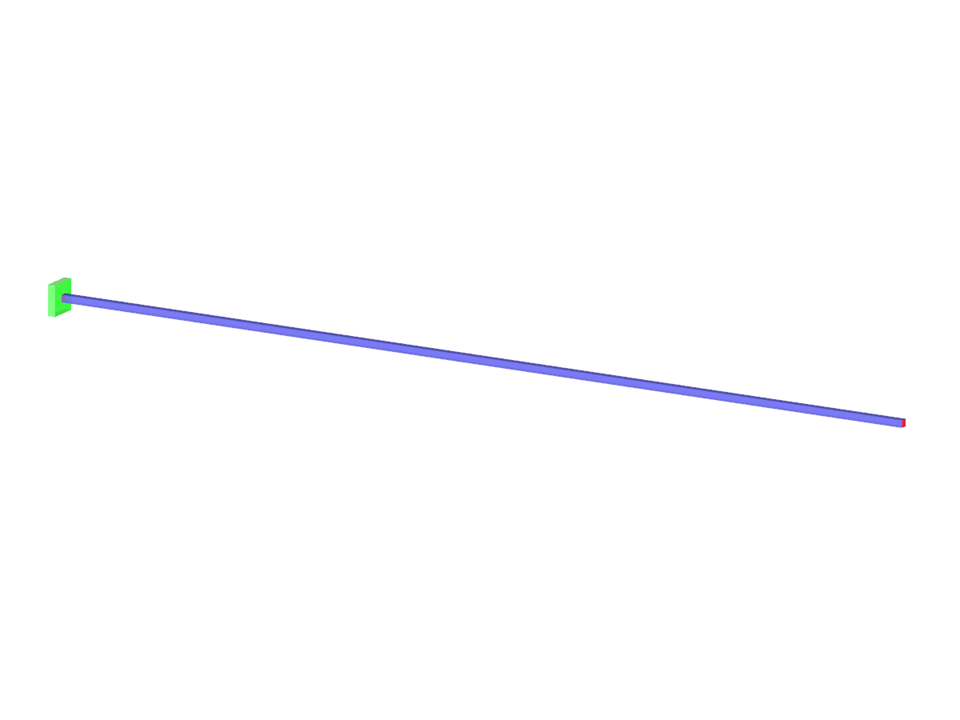

Verifikační příklad 0042 | 6
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,502 t |
Rozměry (metrické) | 10,168 x 0,336 x 0,336 m |
Rozměry (imperiální) | 33.36 x 1.1 x 1.1 feet |
Verze programu | 5.28.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Pro přehledné zobrazení hodnot výsledků je možné použít různá nastavení. Některé uživatele například ruší bílé pozadí v textových bublinách. Pozadí můžete upravit v "Nastavení zobrazení" pomocí Průhlednosti a Barvy pozadí.
U relativně velkých nebo relativně malých ploch může dojít k tomu, že automaticky vytvořené hodnoty výsledků poměrově neodpovídají konstrukci. Die Ergebnisse werden bei großen Flächen entweder zu häufig erzeugt oder bei kleinen Flächen zu wenig.
Posouzení tuhých spojů s čelní deskou je zvláště složité u čtyřřadých spojů a víceosých namáhání v ohybu, protože chybí oficiální metody posouzení.
Pružné deformace konstrukčního prvku vlivem zatížení vycházejí z Hookova zákona, který popisuje lineární vztah mezi napětím a přetvořením. Jsou vratné: Po odlehčení se konstrukční prvek vrací do původního tvaru. Plastické deformace ovšem vedou k nevratným změnám tvaru. Plastická přetvoření jsou zpravidla podstatně větší než pružné deformace. Při plastickém namáhání tažných materiálů, jakým je ocel, dochází k jejich zplastizování, při němž je nárůst deformace doprovázen zpevněním. Vedou k trvalým deformacím - a v extrémních případech k porušení konstrukčního prvku.
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
