Laden Sie hier das Modell eines Stahlbetonträgers mit Kragarm herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9' vom 2. November 2021 (deutsch, 3. November 2021 englisch) angewendet.
Modell verwendet in
- Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9
- Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9
- Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9
- Statiksoftware für den Massivbau | RFEM 6 & RSTAB 9 von Dlubal Software
- Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9
- Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9

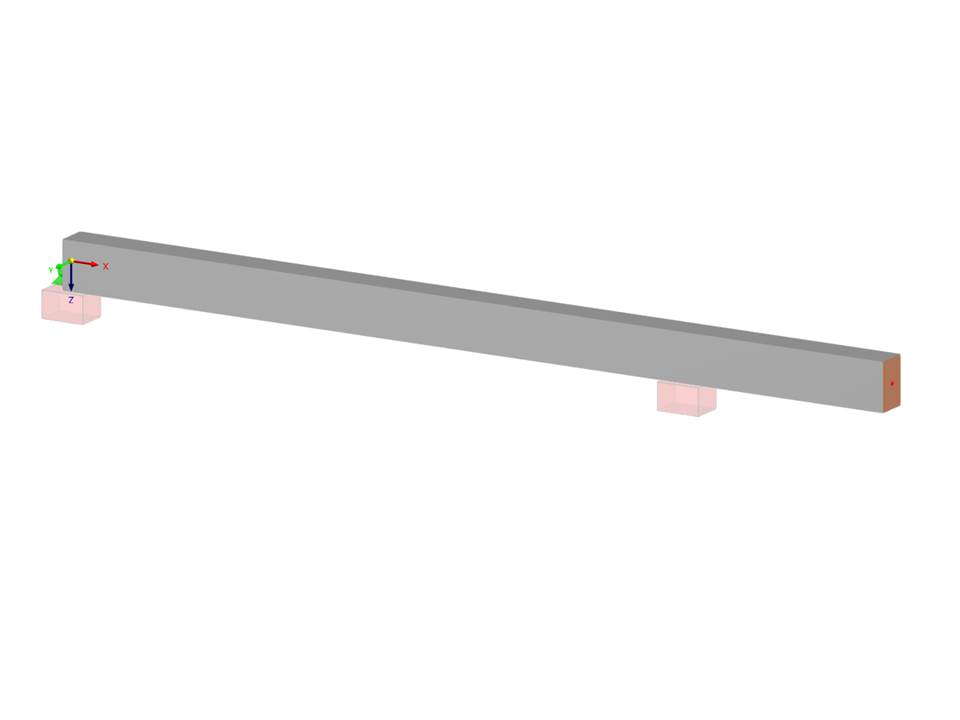

Stahlbetonträger mit Kragarm
| Anzahl Knoten | 3 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2.700 t |
| Abmessungen (metrisch) | 8.000 x 0.000 x 0.000 m |
| Abmessungen (imperial) | 26.25 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Länge: 00:55:53 min
Veranstaltung
Länge: 00:55:51 min
Länge: 01:00:26 min
Produkt-Feature
Länge: 00:00:45 min
Länge: 01:05:28 min
Veranstaltung
Länge: 01:09:36 min
Veranstaltung
Länge: 01:06:34 min
Der Einsatz von RFEM 6 und Blender mit dem Bullet Constraints Builder Add-on zielt darauf ab, den Einsturz eines Modells auf der Grundlage echter physikalischer Eigenschaftsdaten grafisch darzustellen. RFEM 6 dient dabei als Geometrie- und Simulationsdatenquelle. Der Beitrag behandelt ein weiteres Beispiel, das zeigt, warum es wichtig ist, unsere Programme als sogenanntes BIM Open zu pflegen, um eine Zusammenarbeit über viele Softwarebereiche hinweg zu erreichen.
Berücksichtigung von P-Delta-Effekten in RFEM 6 und RSTAB 9
Der Ermüdungsnachweis nach EN 1992-1-1 ist für tragende Bauteile zu führen, welche großen Spannungsschwingbreiten und/oder vielen Lastwechseln ausgesetzt sind. Die Nachweise für den Beton und für die Bewehrung werden separat geführt. Es stehen zwei alternative Nachweismethoden zur Verfügung.
In diesem Artikel wird für Sie am Beispiel einer Platte aus Stahlfaserbeton beschrieben, welchen Einfluss die Verwendung unterschiedlicher Integrationsmethoden und einer unterschiedlichen Anzahl an Integrationspunkten auf das Berechnungsergebnis hat.
Im Add-On Betonbemessung für RFEM 6 / RSTAB 9 können Sie für Wände und Decken aus Stahlbeton die Brandbemessung nach dem vereinfachten Tabellenverfahren durchführen (EN 1992-1-2, Kapitel 5.4.2 und Tabelle 5.8 und 5.9).
Im Add-On Betonbemessung haben Sie die Möglichkeit, eine vorhandene vertikal ausgerichtete Durchstanzbewehrung zu definieren. Diese wird dann beim Durchstanznachweis berücksichtigt.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweis nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
