Stáhněte si zde model železobetonového nosníku s konzolou a otevřete ho v programu RFEM pro statické výpočty MKP.
Tento model jsme použili při bezplatném webináři "Modelování a posouzení železobetonových konstrukcí v programech RFEM 6 a RSTAB 9" dne 3. listopadu 2021 (v angličtině, 2. listopadu 2021 v němčině).
Model použitý v
- Modelování a posouzení železobetonových konstrukcí v programech RFEM 6 a RSTAB 9
- Modelování a posouzení železobetonových konstrukcí v programech RFEM 6 a RSTAB 9
- Modelování a posouzení železobetonových konstrukcí v programech RFEM 6 a RSTAB 9
- Modelování a posouzení železobetonových konstrukcí v programech RFEM 6 a RSTAB 9
- Software pro statické výpočty železobetonových staveb | RFEM 6 & RSTAB 9 společnosti Dlubal Software

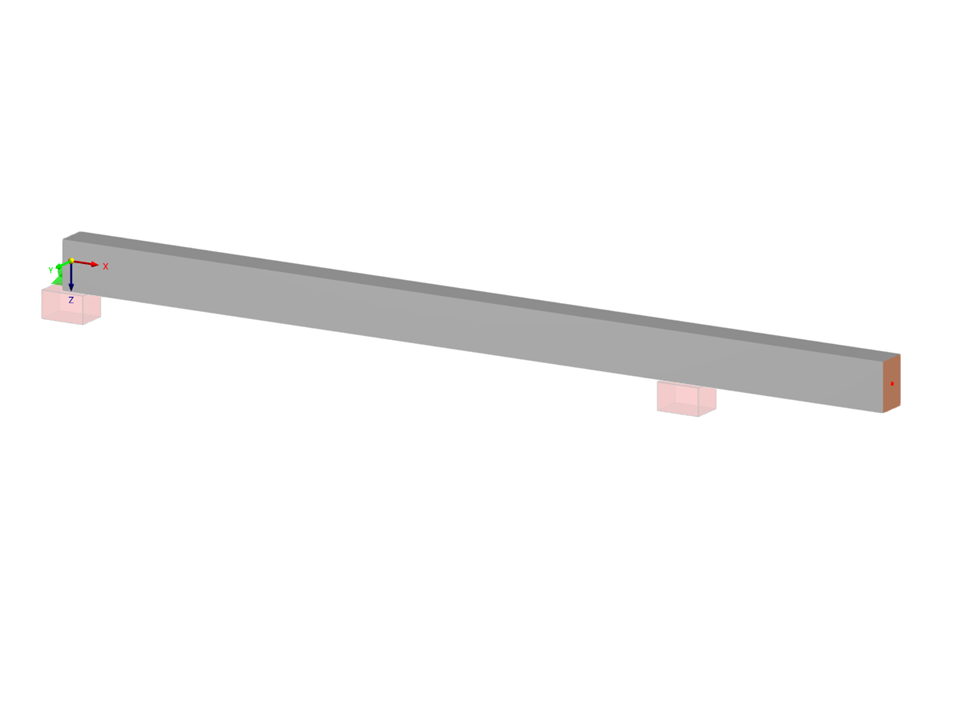

Železobetonový nosník s konzolou
| Počet uzlů | 3 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,700 t |
| Rozměry (metrické) | 8,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 26.25 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
