Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs bzw. *.rf6). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010 | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt .

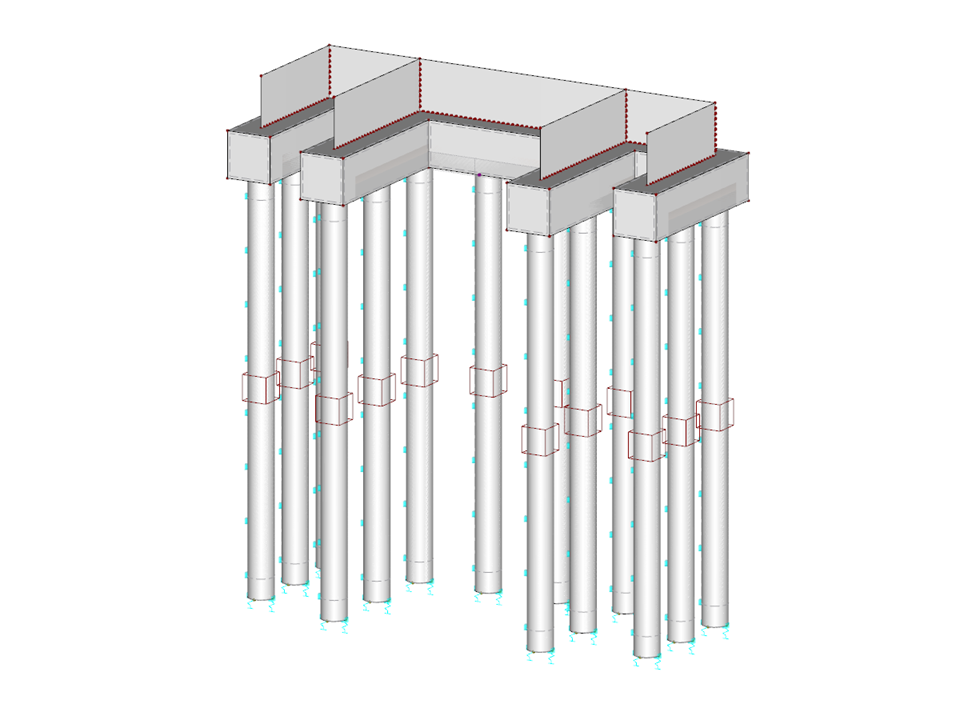

Pfahlkopf für Fundament des Aufzugs
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 120 |
| Anzahl Linien | 159 |
| Anzahl Stäbe | 23 |
| Anzahl Flächen | 79 |
| Anzahl Volumenkörper | 15 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 95,473 t |
| Abmessungen (metrisch) | 9,075 x 9,900 x 4,040 m |
| Abmessungen (imperial) | 29.77 x 32.48 x 13.25 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
