Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs nebo *.rf6). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

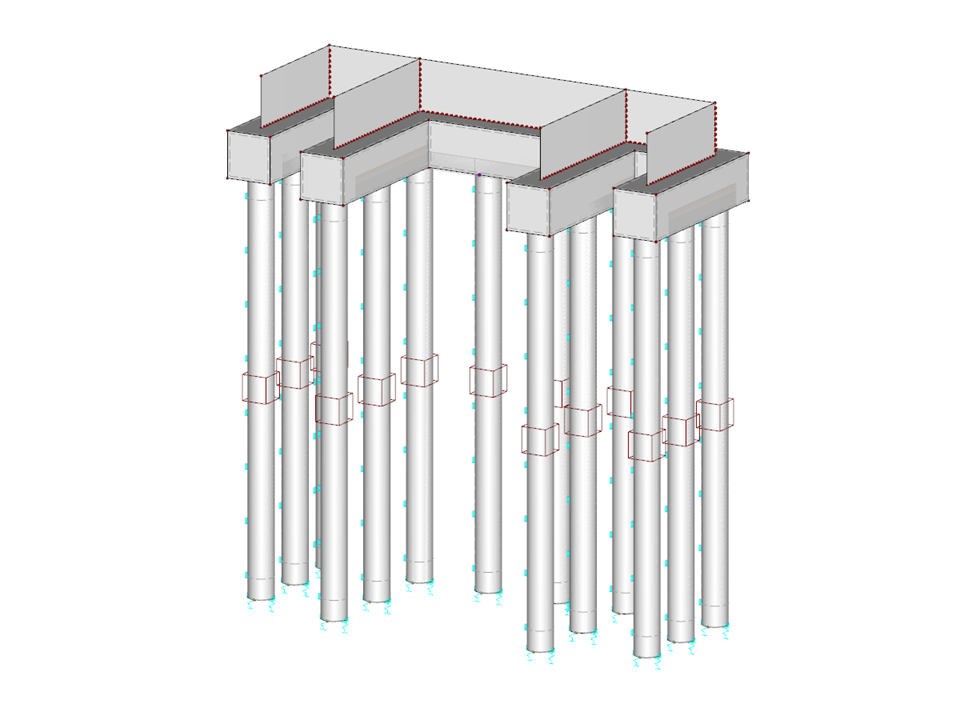

Pilotová hlava pro uložení výtahu
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 120 |
Počet linií | 159 |
Počet prutů | 23 |
Počet ploch | 79 |
Počet těles | 15 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 4 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 95,473 t |
Rozměry (metrické) | 9,075 x 9,900 x 4,040 m |
Rozměry (imperiální) | 29.77 x 32.48 x 13.25 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
