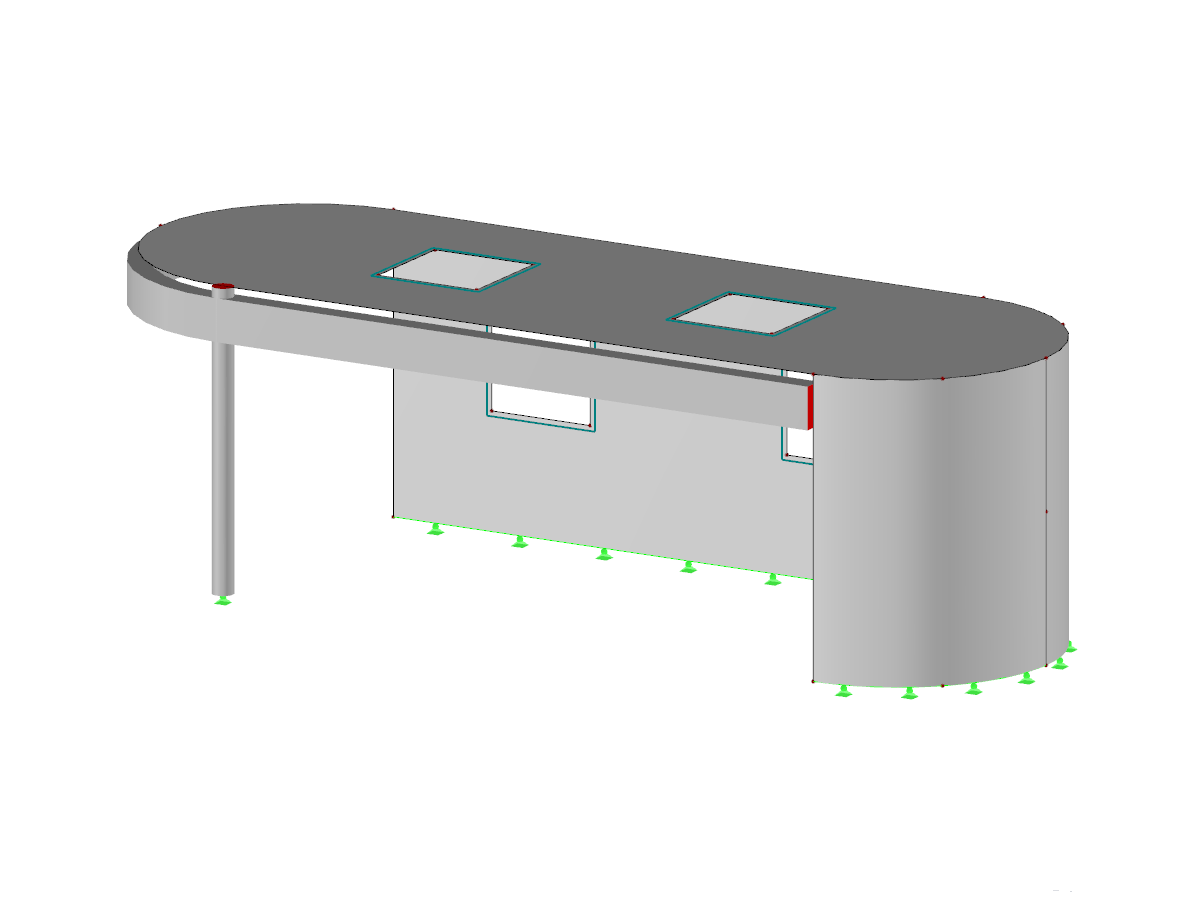

Mit diesem Modell wurde Ausgabe und Hintergrund der Unendlich-Norm gezeigt.
Modell verwendet in

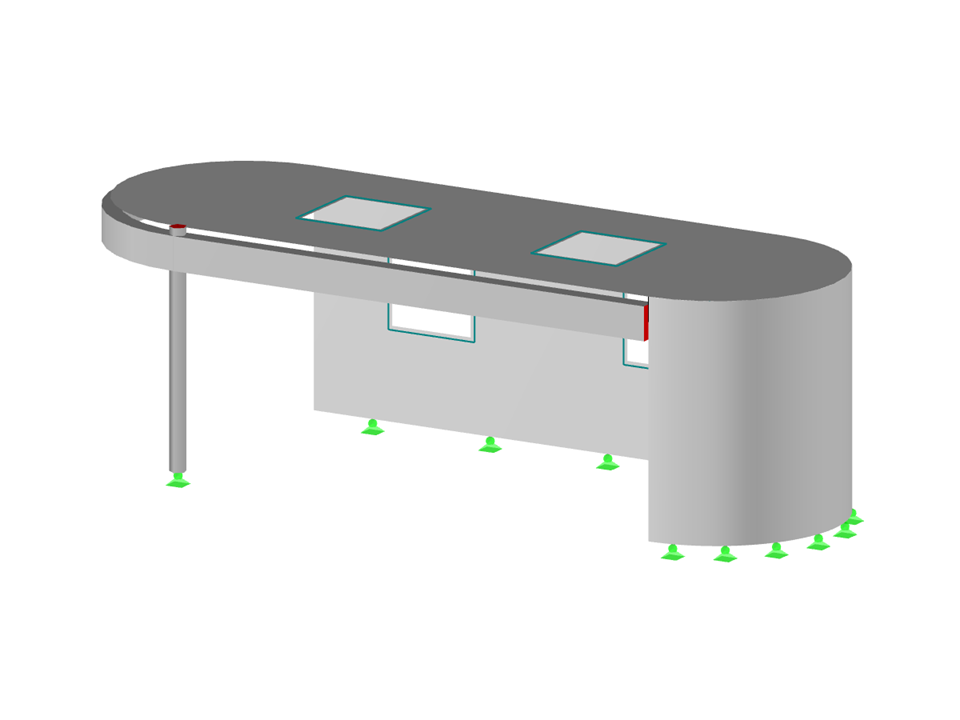

Stahlbetonstruktur
| Anzahl Knoten | 32 |
| Anzahl Linien | 29 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 35 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 26.916 t |
| Abmessungen (metrisch) | 9.000 x 2.800 x 3.000 m |
| Abmessungen (imperial) | 29.53 x 9.19 x 9.84 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
