Wie definiere ich Temperaturlasten auf einen Verbundträger?
Der Lastfall Temperatur ist im Verbundbau sehr wichtig. Es wird hierbei zwischen den Lastfällen Erwärmung oben (durch Betonieren) und Erwärmung unten unterschieden. Da hierbei eine Temperaturänderung definiert werden muss, wird die Last als Delta T definiert. Häufig wird ein Verbundträger über einen exzentrischen Stab, der mit einer Fläche gekoppelt ist, modelliert. Hierfür muss die Differenz der Temperatur zwischen diesen beiden Elementen (Fläche und Stab) aufgeteilt werden.
Die Last auf den Stab wird als Stablast mit der Temperaturdifferenz mal Höhe des Stabes geteilt durch die Gesamthöhe des Verbundquerschnitts definiert ($\triangle T\times\frac{h_s}{h_g}$). Wenn die oberen Fasern des Stabes kälter als die unteren sind, muss der Wert negativ definiert werden.
Modell verwendet in
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |

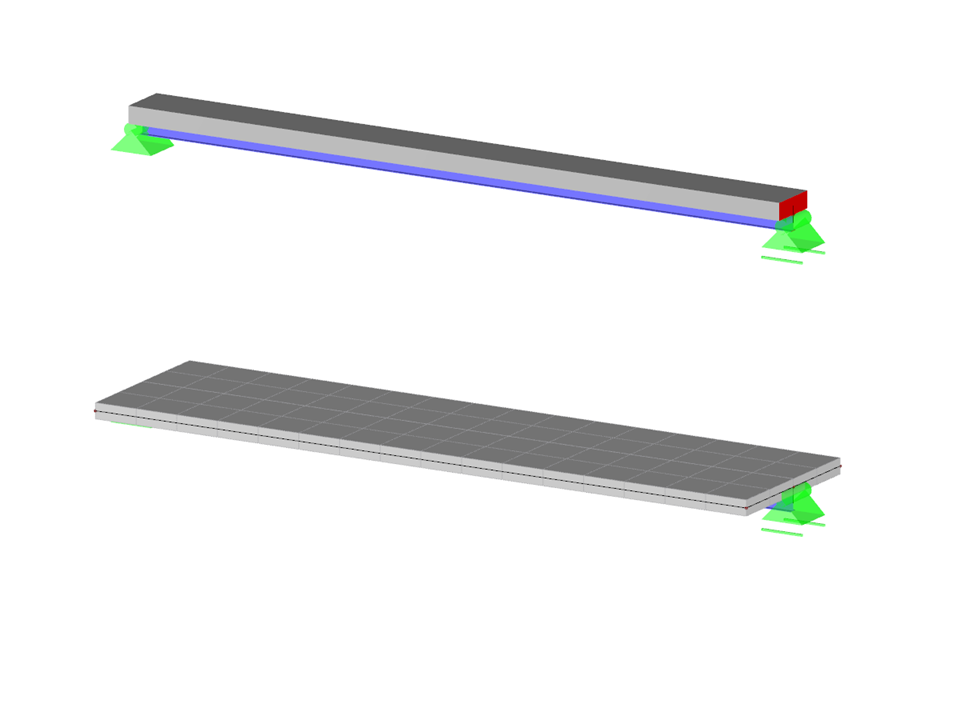

Verbundträger
| Anzahl Knoten | 8 |
| Anzahl Linien | 10 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 1 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 9,900 t |
| Abmessungen (metrisch) | 8.500 x 2.000 x 3.500 m |
| Abmessungen (imperial) | 27.89 x 6.56 x 11.48 feet |
| Programmversion | 5.23.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
