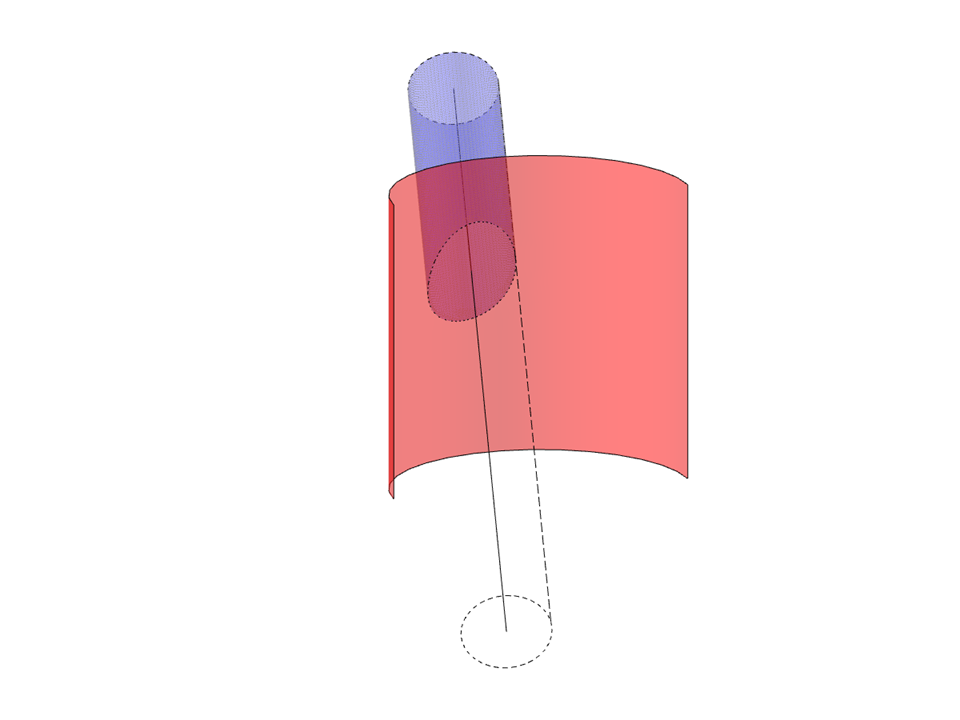

Das Modell demonstriert die Erzeugung einer Durchdringung in RFEM anhand präziser Flächenkonstruktionen. Es veranschaulicht, wie kreuzende Flächen zur strukturellen Öffnung zusammengeführt werden, und zeigt detailliert die Schnittstellen zwischen durchbrechenden Bauteilen. Die Darstellung integriert visuelle Elemente, die den Flächenverbund und das Konstruktionsprinzip anschaulich erläutern. Alle Informationen basieren auf klar definierten bautechnischen Vorgaben.
Modell verwendet in
Durchdringene Fläche | RFEM-Durchdringung
Anzahl Knoten | 18 |
Anzahl Linien | 9 |
Anzahl Flächen | 6 |
Gesamtgewicht | 2.369 t |
Abmessungen (metrisch) | 9.625 x 12.361 x 8.200 m |
Abmessungen (imperial) | 31.58 x 40.55 x 26.9 feet |
Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
