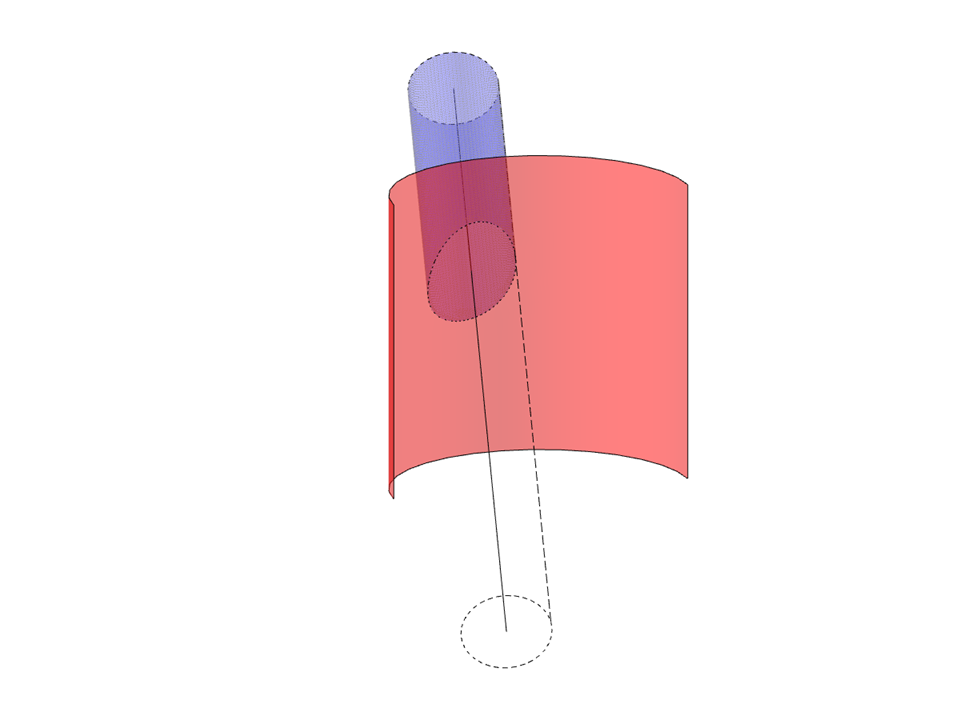

O modelo "Superfície penetrada" ilustra de forma prática a criação de uma penetração no RFEM. Demonstra como modelar com precisão aberturas e penetrações em superfícies cruzadas. A representação técnica apoia a compreensão de situações de ligação complexas e promove o uso de definições geométricas exatas. Além disso, são explicados aspetos relevantes para a integração de penetrações na estrutura.
Modelo utilizado em
Superfície atravessada
Número de nós | 18 |
Número de linhas | 9 |
Número de superfícies | 6 |
Peso total | 2,369 t |
Dimensões (métricas) | 9,625 x 12,361 x 8,200 m |
Dimensões (imperial) | 31.58 x 40.55 x 26.9 feet |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
