Anhand dieses Modells wurde das schnelle Generieren von Verbänden in RFEM 5 und RSTAB 8 erläutert.
Modell verwendet in

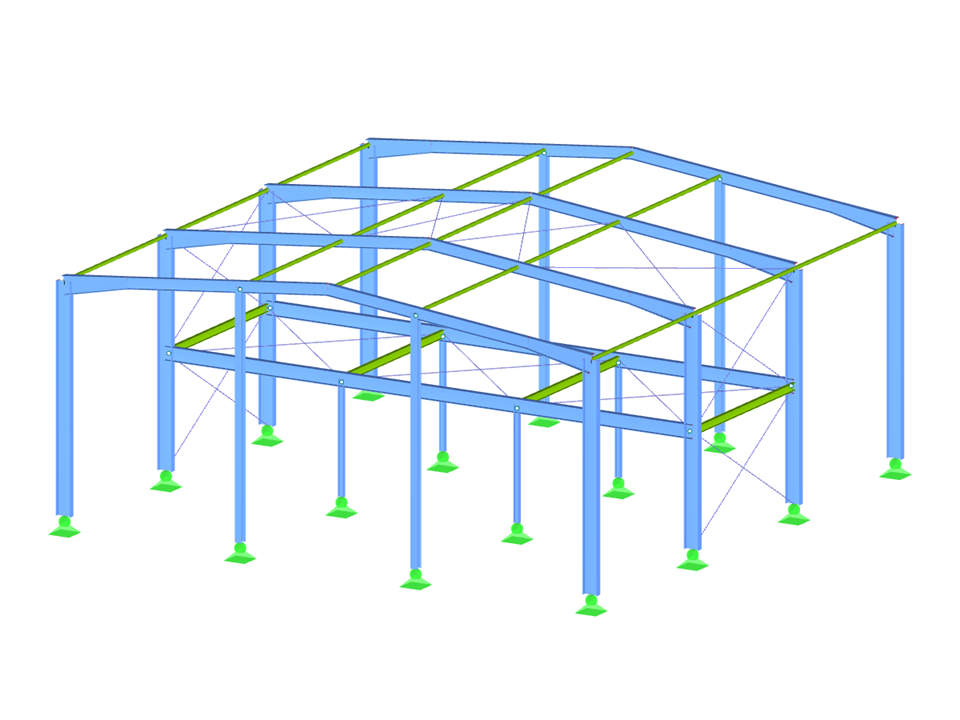

Stahlhalle mit generierten Verbänden
| Anzahl Knoten | 56 |
| Anzahl Linien | 95 |
| Anzahl Stäbe | 95 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 16 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 10.396 t |
| Abmessungen (metrisch) | 15.000 x 6.788 x 15.000 m |
| Abmessungen (imperial) | 49.21 x 22.27 x 49.21 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
