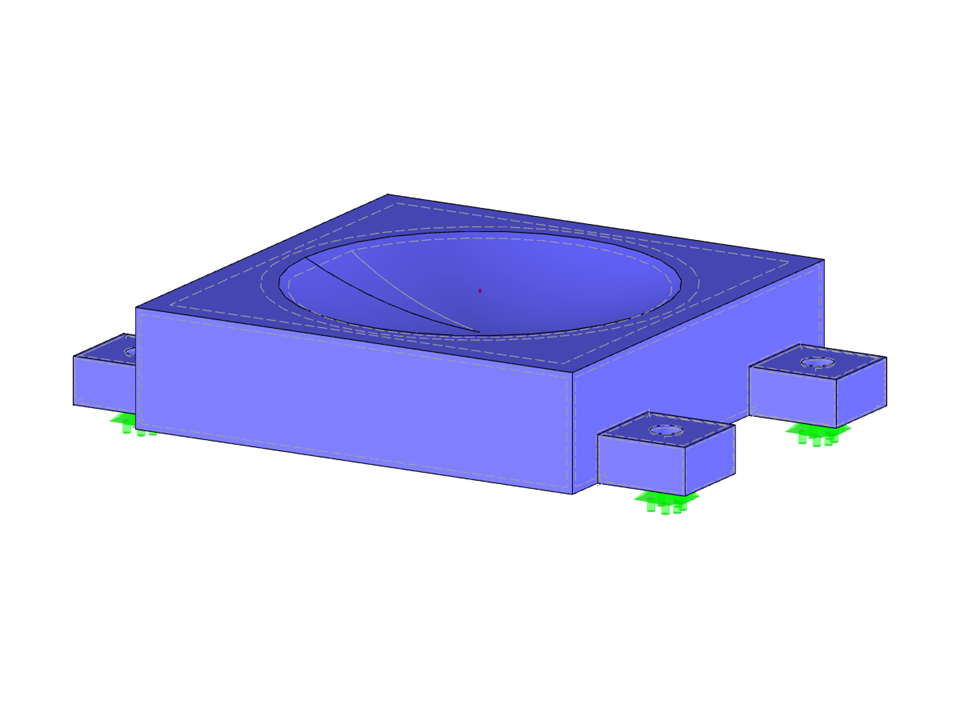

Anhand dieses Modells wurde die Funktion 'Clippingebene' erläutert. Sie ermöglicht dem Anwender eine beliebige Schnittebene durch das Modell zu legen.
Volumenkörper
Anzahl Knoten | 72 |
Anzahl Linien | 75 |
Anzahl Flächen | 44 |
Anzahl Volumenkörper | 11 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 1.889 t |
Abmessungen (metrisch) | 1.462 x 1.457 x 0.831 m |
Abmessungen (imperial) | 4.8 x 4.78 x 2.73 feet |
Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
![Clippingebene](/de/webimage/010529/2966280/01_Clippingebene_de.png?mw=512&hash=e9ea9bc3a3873ef3b8cf49286679275ba7609161)
![Speichern und Einlesen von Diagrammen für Stabendgelenke](/de/webimage/010427/2984399/01-DE.png?mw=512&hash=78d8e9e554bc86e6d48534daf8699e1d93ffefd2)
![Modell](/de/webimage/011774/2600584/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Modell des Zugprüfkörpers](/de/webimage/011748/2517731/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Feature 002820 | Plastische Grenzdehnung für Schweißnähte](/de/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
In der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung haben Sie die Möglichkeit, die plastische Grenzdehnung für Schweißnähte zu modifizieren.
![Komponente "Fußplatte"](/de/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Mit der Komponente "Fußplatte" bemessen Sie Fußplattenanschlüsse mit einbetonierten Ankern. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
![Feature 002807 | 3D-Darstellung der FSM-Ergebnisse](/de/webimage/049281/3822101/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
![Stahlbemessung | Übersicht zur Bemessung von Erdbebenkraftresistenzsystemen](/de/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
