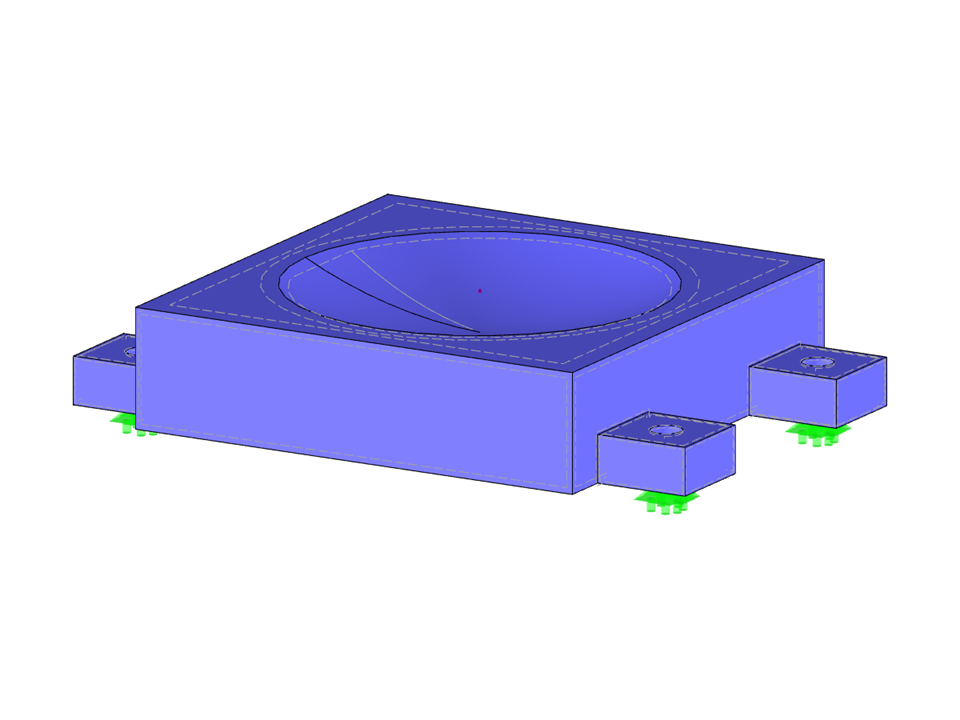

Este modelo se utilizó para explicar la función "Plano de recorte". Esta característica permite definir cualquier sección plana que corte a través del modelo.
Sólidos
Número de nudos | 72 |
Número de líneas | 75 |
Número de superficies | 44 |
Número de sólidos | 11 |
Número de casos de carga | 1 |
Peso completo | 1.889 t |
Dimensiones (métricas) | 1,462 x 1,457 x 0,831 m |
Dimensiones (imperiales) | 4.8 x 4.78 x 2.73 feet |
Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
