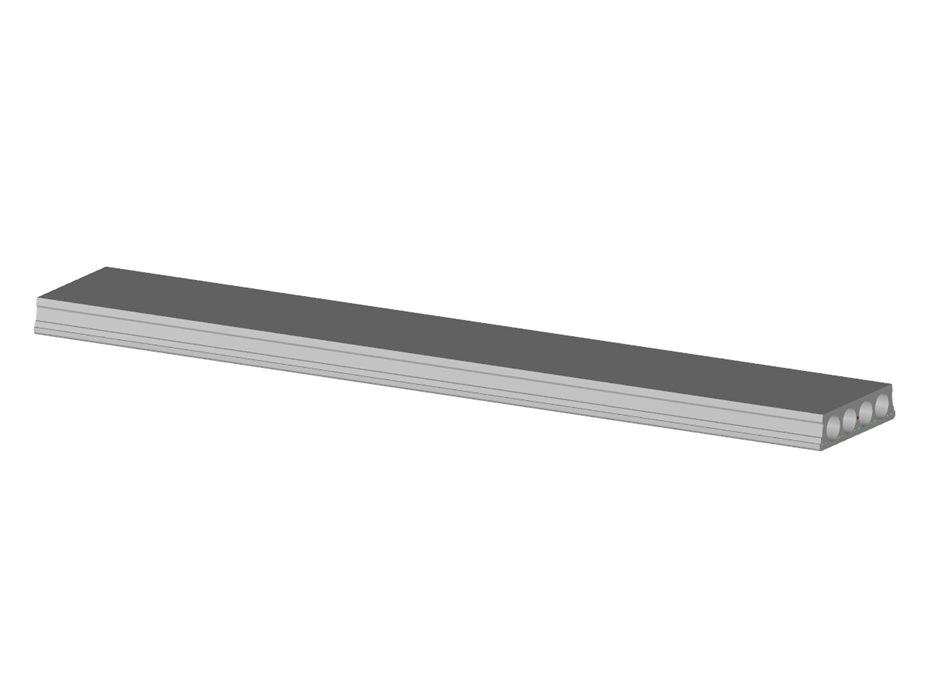

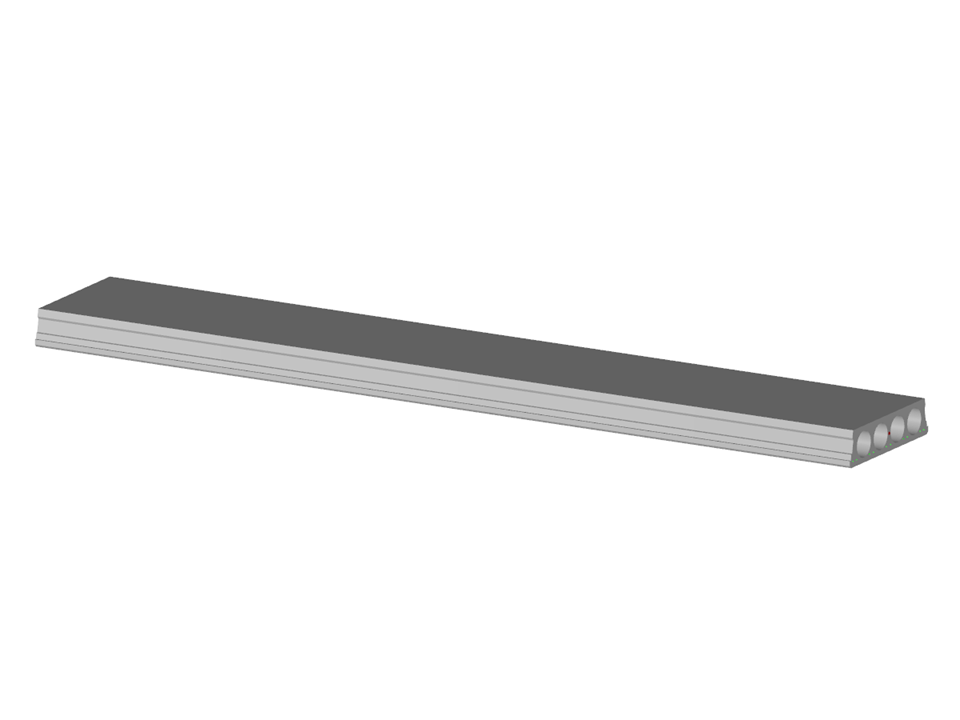

Mit den Zusatzmodulen RF-TENDON und RF-TENDON Design ist es möglich, Bauteile mit sofortigem Verbund zu bemessen wie das abgebildete vorgespannte Hohlplattenelement.
Modell verwendet in
Vorgespannte Hohlplattendecke
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 7 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3.326 t |
| Abmessungen (metrisch) | 7.120 x 0.000 x 0.000 m |
| Abmessungen (imperial) | 23.36 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
