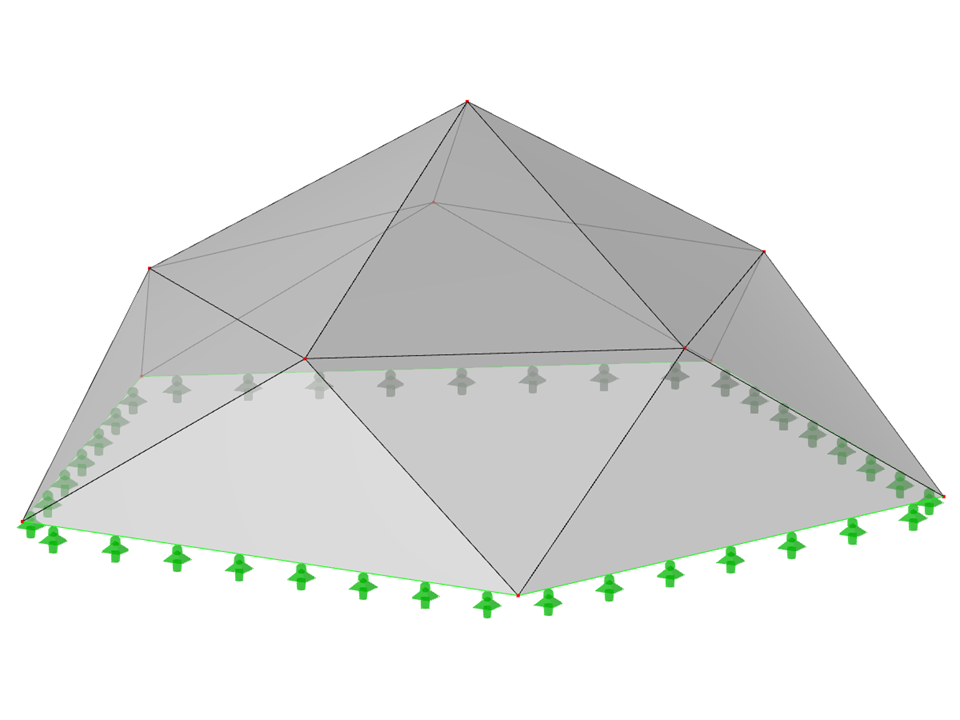

Pyramidenförmige Faltwerksysteme | Gefaltete Dreiecksflächen | Fünfeckiger Grundriss
FPC022-b (Allgemeinere Variante zu 034-FPC022-a) | Pyramidenförmige Faltwerksysteme. Gefaltete Dreiecksflächen. Fünfeckiger Grundriss
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 11 |
| Anzahl Linien | 25 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 15 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 290,434 t |
| Abmessungen (metrisch) | 19,416 x 8,000 x 18,466 m |
| Abmessungen (imperial) | 63.7 x 26.25 x 60.58 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
