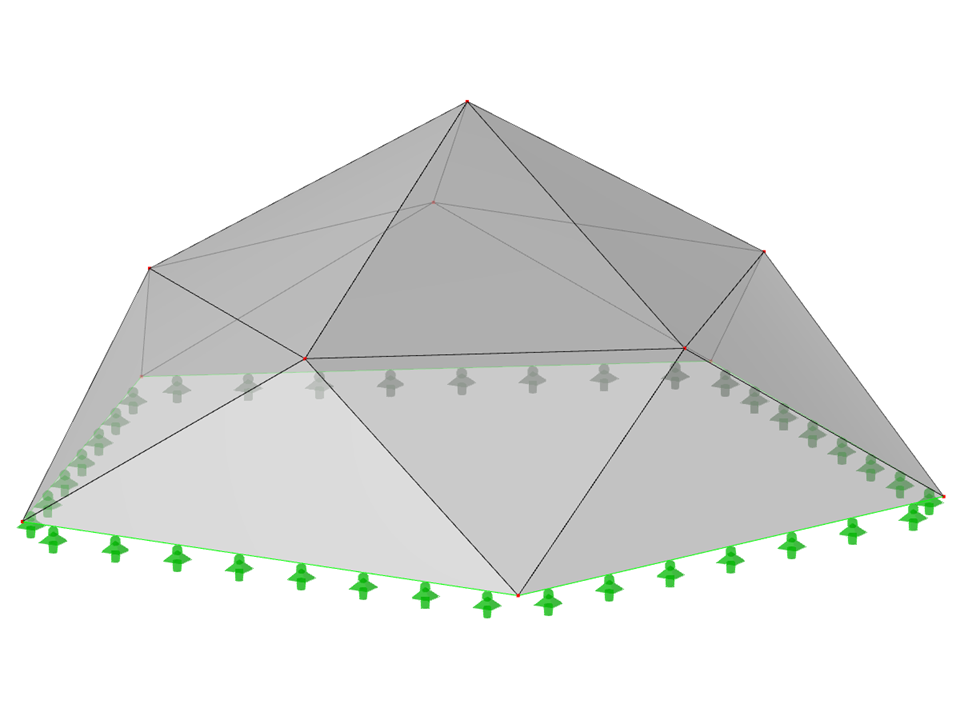

Sistemi a struttura piramidale piegata | Superfici triangolari piegate | Pianta pentagonale
FPC022-b (variante più generale di 034-FPC022-a) | Sistemi di strutture piegate piramidali. Superfici triangolari piegate. Pianta pentagonale
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 11 |
| Numero di linee | 25 |
| Numero di aste | 0 |
| Numero di superfici | 15 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 290,434 t |
| Dimensioni (metriche) | 19.416 x 8.000 x 18.466 m |
| Dimensioni (imperiali) | 63.7 x 26.25 x 60.58 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
