RFEM – Online-Handbuch Flächen
Stahlprofilverbindung
Modell verwendet in

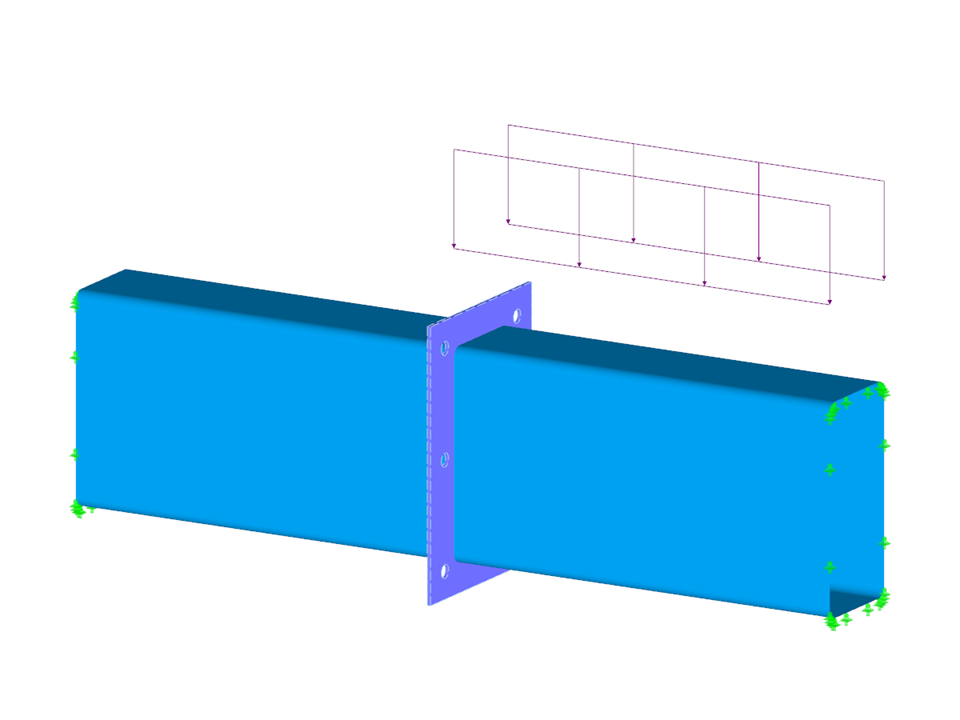

Stahlprofilverbindung
| Anzahl Knoten | 107 |
| Anzahl Linien | 84 |
| Anzahl Stäbe | 6 |
| Anzahl Flächen | 40 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.170 t |
| Abmessungen (metrisch) | 1.532 x 0.508 x 0.356 m |
| Abmessungen (imperial) | 5.03 x 1.67 x 1.17 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
