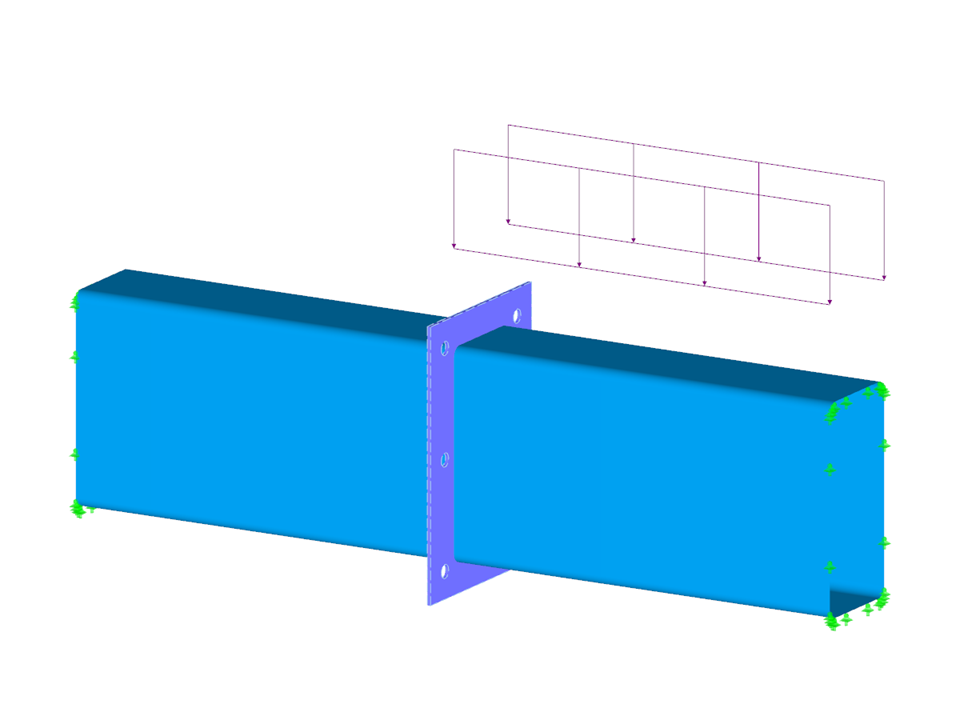

Model ukazuje přesně zkonstruovaný spoj z ocelových profilů, který byl vyvinut pro digitální simulace a analýzy zatížení. Vizualizace zahrnuje všechny důležité aspekty konstrukce spoje a znázorňuje konstrukční detaily. Analyzovaný obraz odhaluje geometrické jemnosti a přesné rozměry, které jsou důležité pro kontrolu koncepce spoje. Ideálně se hodí jako podklad pro další zkoumání v oblasti navrhování spojů. Technická definice podporuje modelování složitých ocelových spojů.


(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Přesné spoje ocelových profilů

Počet uzlů 107
Počet linií 84
Počet prutů 6
Počet ploch 40
Počet těles 1
Počet zatěžovacích stavů 1
Celková hmotnost 0,179 t
Rozměry (metrické) 1,687 x 0,356 x 0,549 m
Rozměry (imperiální) 5.53 x 1.17 x 1.8 feet
Verze programu 5.23.01

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
