Laden Sie hier das Modell einer Stahlbetonbodenplatte herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Bewehrung und Bemessung von Stahlbetonflächen in RFEM' vom 8. Dezember 2016 angewendet.

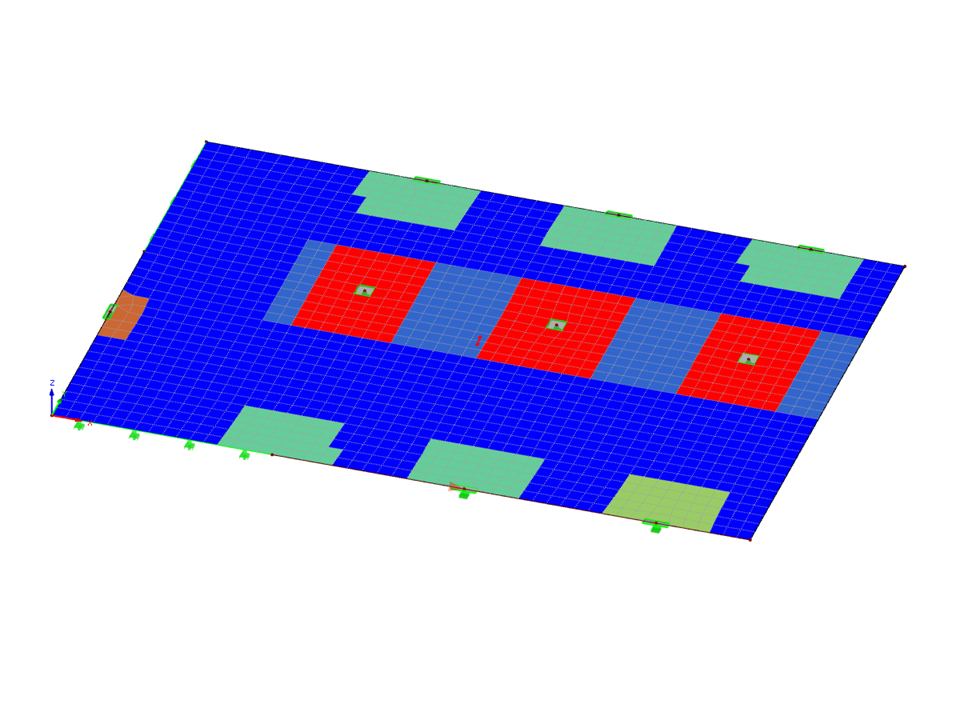

Stahlbetonbodenplatte
| Anzahl Knoten | 15 |
| Anzahl Linien | 6 |
| Anzahl Flächen | 1 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Abmessungen (metrisch) | 19.711 x 13.822 x 0.122 m |
| Abmessungen (imperial) | 64.67 x 45.35 x 0.4 feet |
| Programmversion | 5.24.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
