Pobierz model żelbetowej płyty stropowej i otwórz ją w programie RFEM dla elementów skończonych.
Model ten został wykorzystany w bezpłatnym webinarium "Zbrojenie i wymiarowanie powierzchni z betonu zbrojonego w RFEM" w dniu 8 grudnia 2016 r.

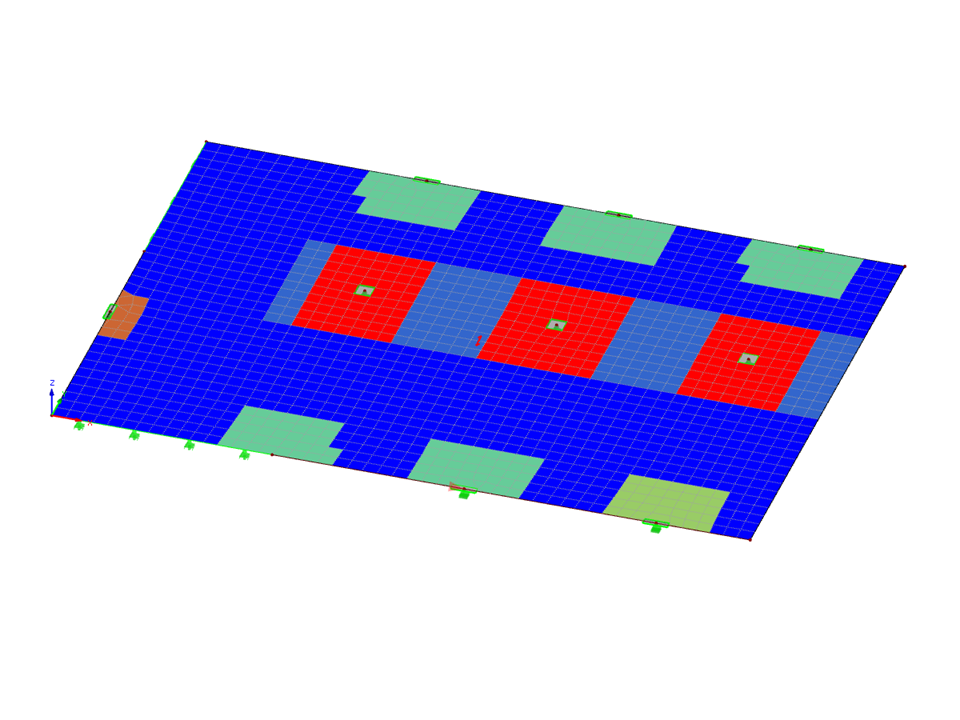

Płyta stropowa z betonu zbrojonego
Liczba węzłów | 15 |
Liczba linii | 6 |
Liczba powierzchni | 1 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 2 |
Wymiary (metryczne) | 19,711 x 13,822 x 0,122 m |
Wymiary (imperialne) | 64.67 x 45.35 x 0.4 feet |
Wersja programu | 5.24.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
