RFEM – Online-Handbuch Flächen
Treppen

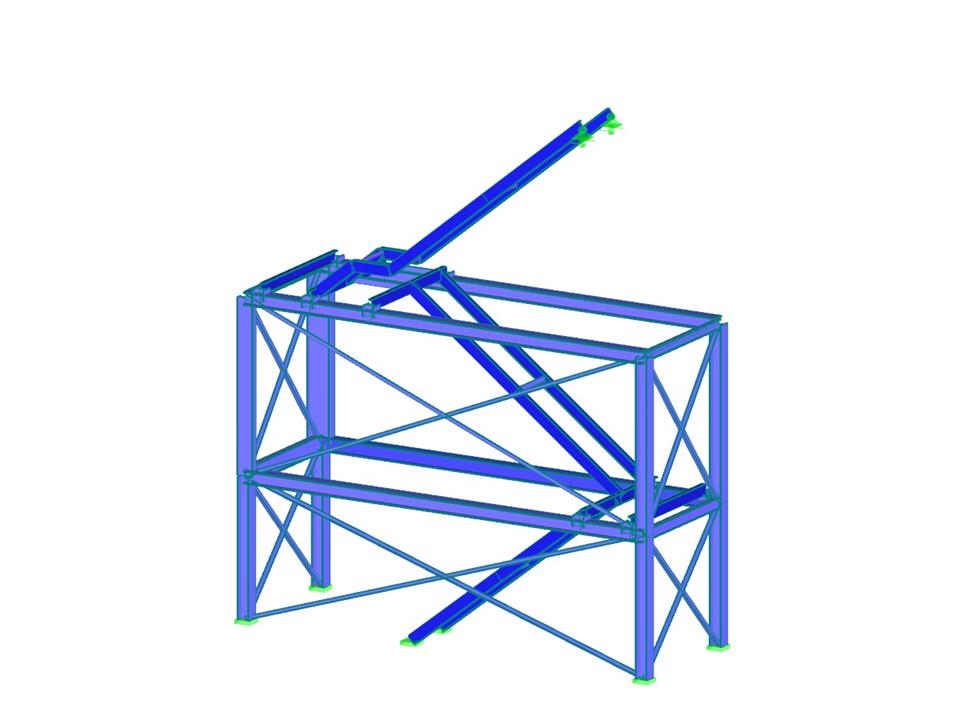

| Anzahl Knoten | 56 |
| Anzahl Linien | 86 |
| Anzahl Stäbe | 86 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 6 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 4.946 t |
| Abmessungen (metrisch) | 8.200 x 9.980 x 2.650 m |
| Abmessungen (imperial) | 26.9 x 32.74 x 8.69 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
