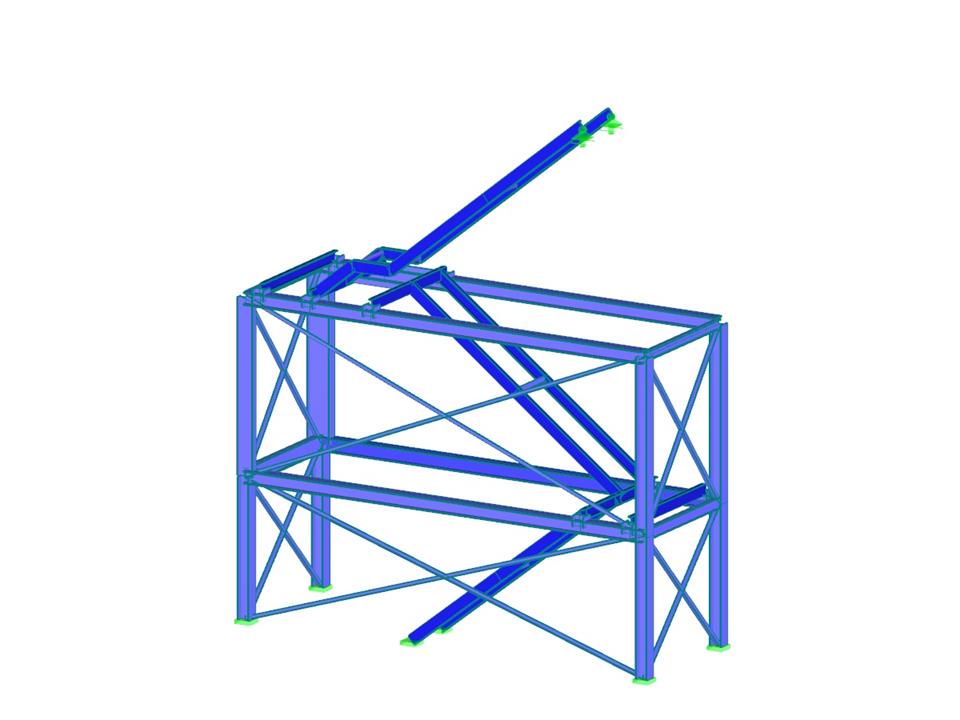

Schodiště
| Počet uzlů | 56 |
| Počet linií | 86 |
| Počet prutů | 86 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 6 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 4,946 t |
| Rozměry (metrické) | 8,200 x 9,980 x 2,650 m |
| Rozměry (imperiální) | 26.9 x 32.74 x 8.69 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
