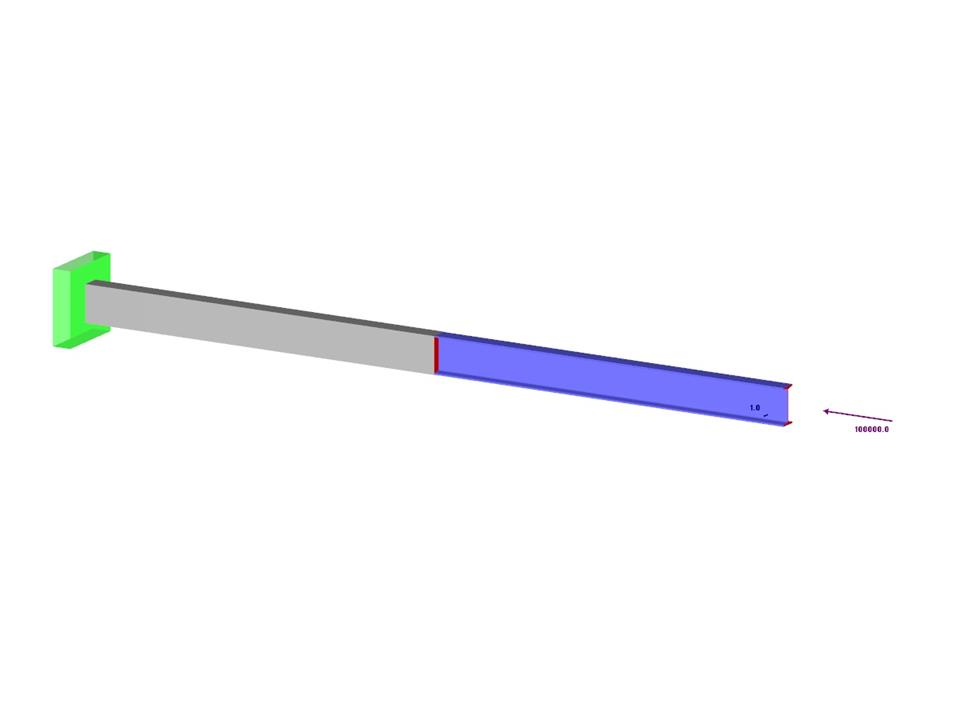

Eine Stütze besteht aus einem Betonteil - Rechteck 100/200 und einem Stahlteil - I-Profil 200. Sie wird einer Druckkraft ausgesetzt. Ermitteln Sie die Verzweigungslast und den zugehörigen Lastfaktor. Die theoretische Lösung basiert auf dem Knicken eines einfachen Trägers. In diesem Fall sind aufgrund unterschiedlicher Trägheitsmomente und Materialeigenschaften zwei Bereiche zu berücksichtigen.
Verifikationsbeispiel 000093 | 2
Anzahl Knoten | 3 |
Anzahl Linien | 2 |
Anzahl Stäbe | 2 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0,152 t |
Abmessungen (metrisch) | 4,004 x 0,007 x 0,007 m |
Abmessungen (imperial) | 13.14 x 0.02 x 0.02 feet |
Programmversion | 5.15.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
