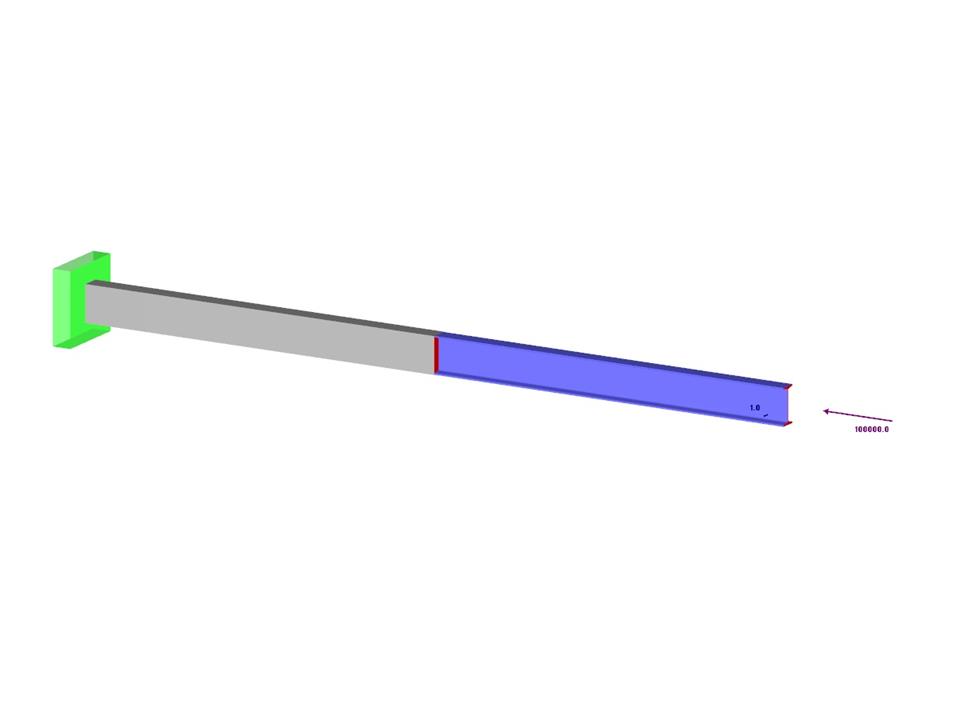

Колонна состоит из бетонной части - прямоугольника 100/200 и стальной части - профиля I 200. На него действует сила давления. Теперь определите критическую нагрузку и соответствующий коэффициент нагрузки. Теоретическое решение основано на потере устойчивости простой балки. В данном случае необходимо учитывать две области из-за разных моментов инерции и свойств материала.
Пример проверки 000093 | 2
Количество узлов | 3 |
Количество линий | 2 |
Количество стержней | 2 |
Количество загружений | 1 |
Общий вес | 0,152 t |
Размеры (метрические) | 4,004 x 0,007 x 0,007 m |
Размеры (имперские) | 13.14 x 0.02 x 0.02 feet |
Версия программы | 5.15.01 |
