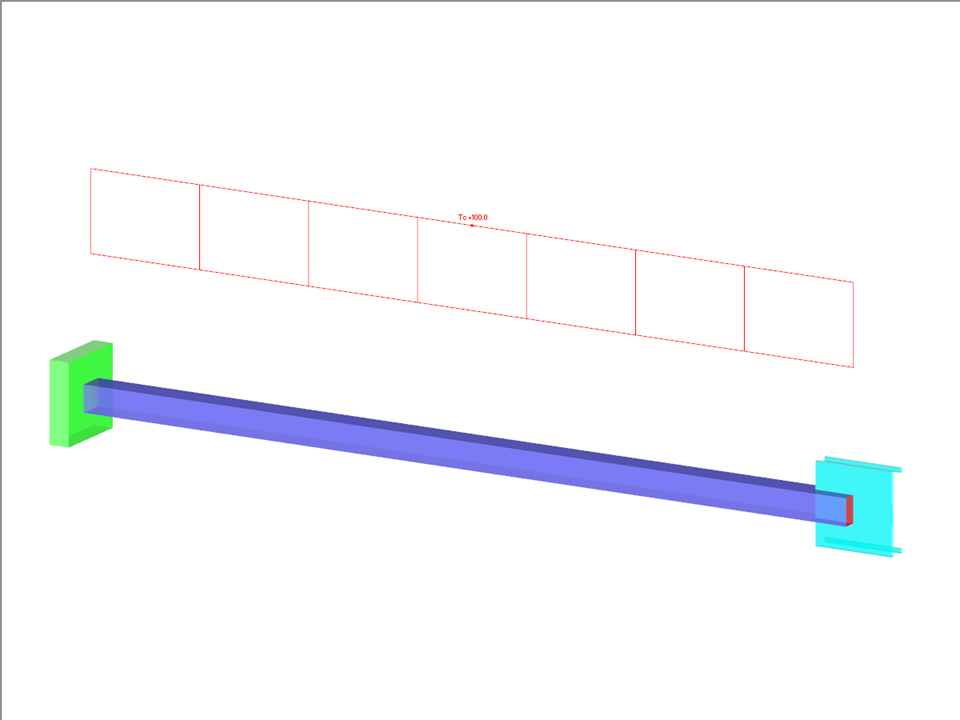

Ein Stahlträger zwischen zwei starren Auflagern mit Abstand wird an einem Ende durch einen Temperaturunterschied belastet. Ermitteln Sie die Gesamtverformung des Stabes und seine innere Normalkraft, ohne dabei das Eigengewicht zu berücksichtigen.
Verifikationsbeispiel 000077 | 1
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0,000 t |
| Abmessungen (metrisch) | 0,370 x 0,070 x 0,070 m |
| Abmessungen (imperial) | 1.21 x 0.23 x 0.23 feet |
| Programmversion | 5.10.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
