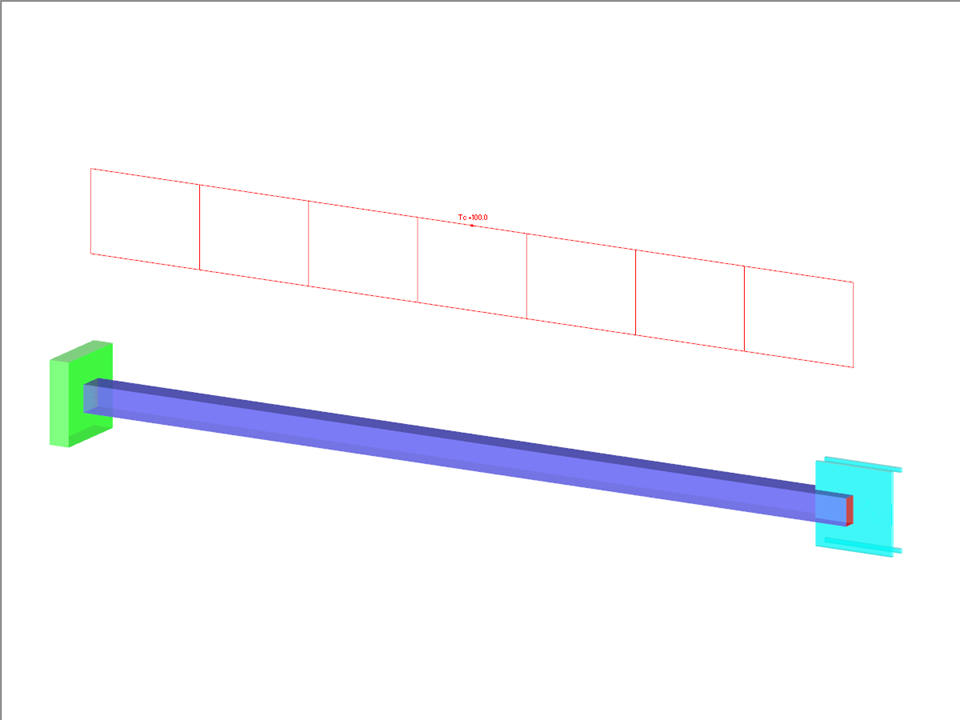

Una trave in acciaio tra due vincoli esterni rigidi con una fessura ad un'estremità è caricata da una differenza di temperatura. Trascurando il peso proprio, determinare la deformazione totale della trave e la sua forza assiale interna.
Esempio di verifica 000077 | 1
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,000 t |
| Dimensioni (metriche) | 0.370 x 0.070 x 0.070 m |
| Dimensioni (imperiali) | 1.21 x 0.23 x 0.23 feet |
| Versione del programma | 5.10.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
