Úprava tuhosti plochy v RFEM 6

Jaké jsou nejlepší případy použití jednotlivých metod úpravy tuhosti ploch v programu RFEM 6?

Odpověď:

RFEM 6 nabízí několik metod pro úpravu tuhosti ploch, každá je vhodná pro různé aplikace. Zde je přehled nejlepších využití pro jednotlivé metody:

  • Úprava celkové tuhosti

Tato metoda je nejlepší pro globální úpravy, které simulují plochy se zvýšenou nebo sníženou tuhostí, nebo pro zjednodušené modelování ploch s konzistentními materiálovými vlastnostmi. Zahrnuje rovnoměrné škálování všech prvků matice tuhosti pomocí jednotného faktoru.

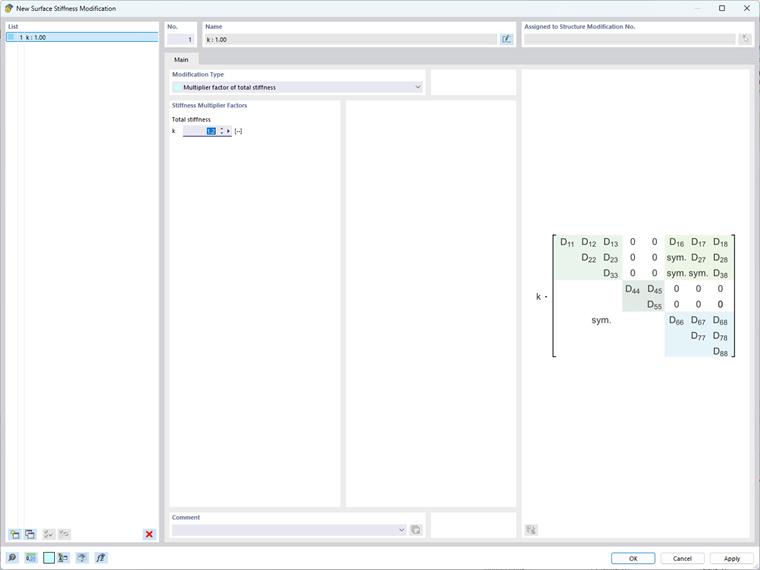

RFEM 6 surface stiffness modification window with single stiffness multiplier factor
Total Surface Stiffness Modification in RFEM 6
  • Částečné úpravy tuhosti, hmotnosti a hmoty

Použijte tuto metodu pro cílené úpravy, kde je potřeba modifikovat specifické komponenty matice tuhosti a ostatní nechat nezměněné. Je užitečná pro simulaci složitých vícevrstvých nebo kompozitních materiálů a řešení účinků dotvarování a smrštění u kompozitních ocelobetonových desek. Příkladem je řešení účinků dotvarování a smrštění na kompozitní ocelobetonovou desku, kde lze ohybové a torzní členy matice tuhosti plochy rovnoměrně zmenšit faktorem představujícím časově závislé snížení tuhosti.

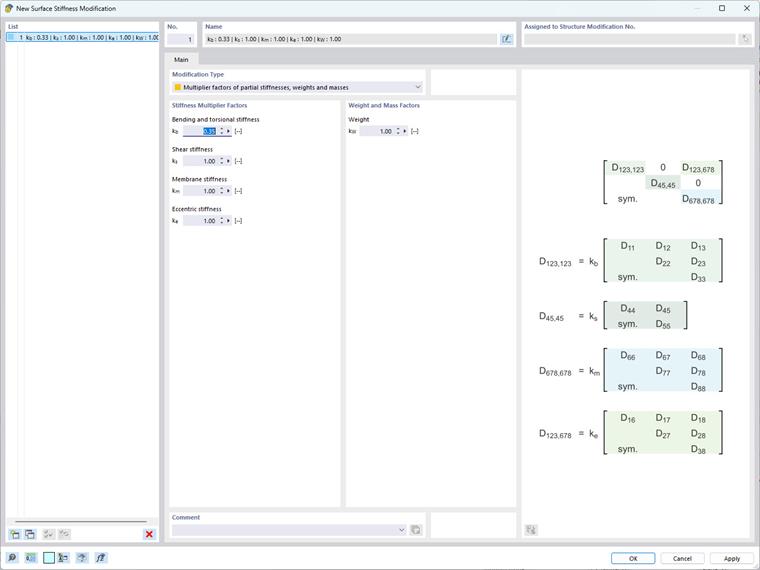

Okno RFEM 6 pro změnu tuhosti ploch pomocí násobitelů maticových členů
Dílčí úpravy tuhosti, hmotnosti a tíhy v RFEM 6
  • Úprava tuhosti specifických prvků

Tato metoda je zvláště užitečná pro simulaci složitého chování materiálu a řešení lokálních účinků v konstrukci. Například ji lze použít pro kompozitní desku s vlákny převážně orientovanými podél osy x, což vede k významně vyšší tuhosti v tomto směru. Aby se zohlednilo toto anizotropické chování, je možné zvýšit člen ohybové tuhosti k, který odpovídá D11 v matici tuhosti plochy, zatímco ostatní členy zůstávají nezměněné.

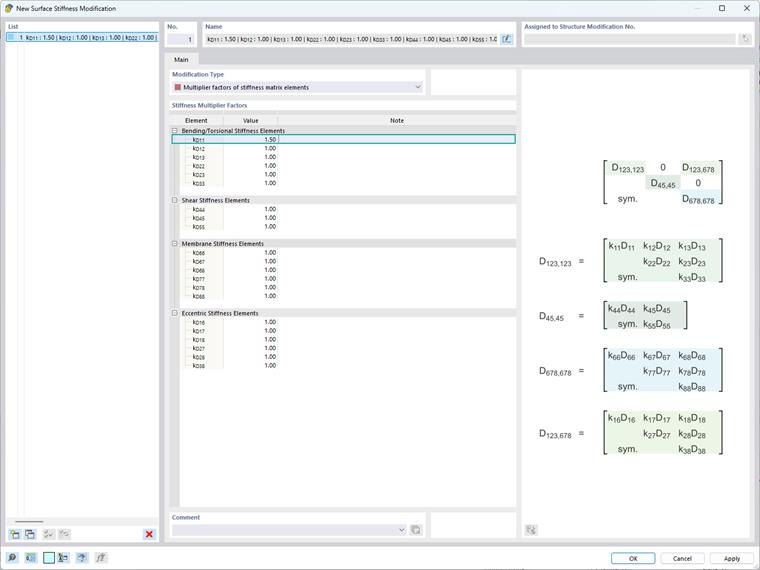

Rozhraní RFEM 6 s nastavením modifikace tuhosti specifické pro prvek
Úprava tuhosti prvku v RFEM 6
  • Úprava tuhosti podle norem (ACI 318-19 a CSA A23.3-19)

Tato metoda se používá k zapracování snížení tuhosti pro betonové pruty a plochy napříč různými typy prvků dle článku 6.6.3.1.1 ACI 318-19 a klauzule 10.14.1.2 CSA A23.3-19. Dostupné možnosti zahrnují popraskané a nepopraskané stěny, ploché desky, desky, nosníky a sloupy. Program používá multiplikační faktory přímo získané z tabulek uvedených v normách.

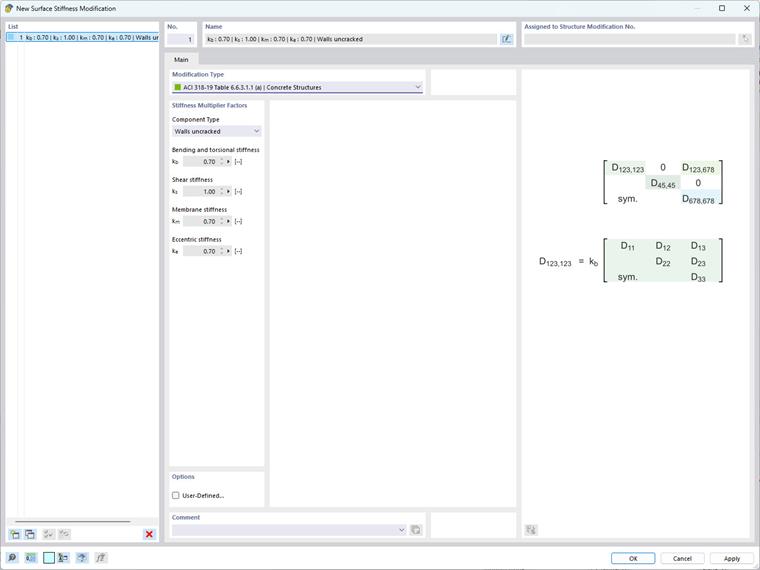

Surface stiffness modification in structural analysis according to ACI 318-9
Surface Stiffness Modification per ACI 318-9

Mějte na paměti, že implementace těchto úprav vyžaduje pečlivé vyhodnocení struktury a požadovaných cílů, protože změny v matici tuhosti přímo ovlivňují rozložení napětí a deformací v konstrukci.

Autor

Ing. Kirova je ve společnosti Dlubal zodpovědná za tvorbu odborných článků a poskytuje technickou podporu zákazníkům.
