Přečíslování průřezů a materiálů

Je možné v programech RFEM a RSTAB přečíslovat průřezy a materiály?

Odpověď:

Průřezy a materiály nelze v programu RFEM resp. RSTAB přečíslovat přímo.

Zde je třeba to provést jinak. Následující příklad má ukázat přečíslování průřezů pomocí tabulek v Excelu:

Nejdříve se exportují vybrané oblasti "Průřezy" a "Pruty" jako tabulka Excel. Protože jsou pruty spojeny s průřezem, je třeba je také změnit.

FAQ

FAQ 004845 | Je možné v programech RFEM a RSTAB přečíslovat průřezy a materiály?

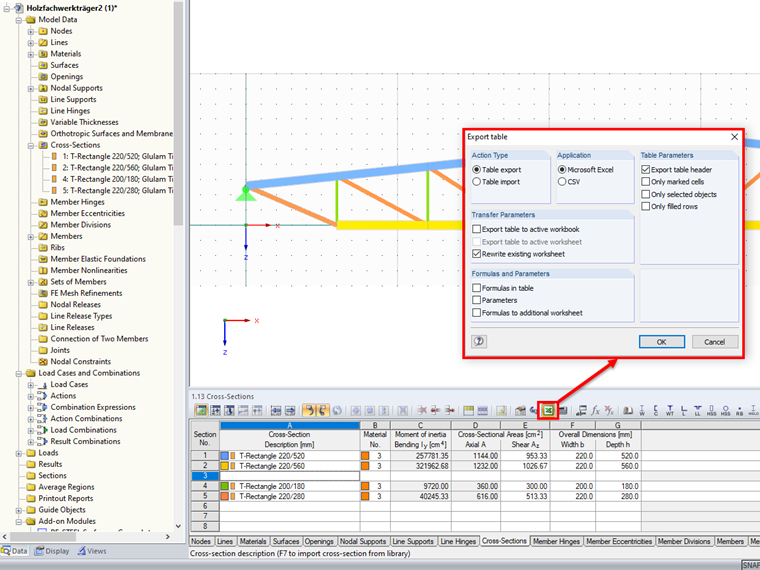

Export dat průřezu do Excelu

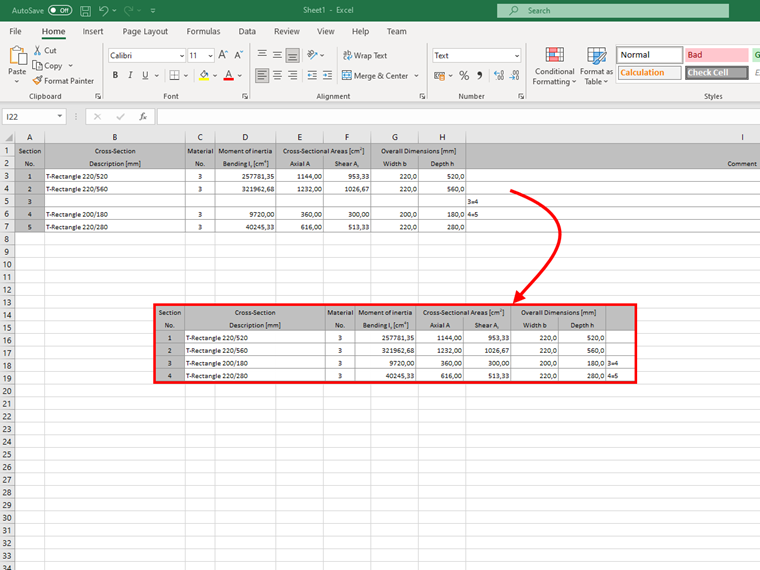

V Excelu se potom průřezy správně přečíslují.

Průřezy se přečíslují

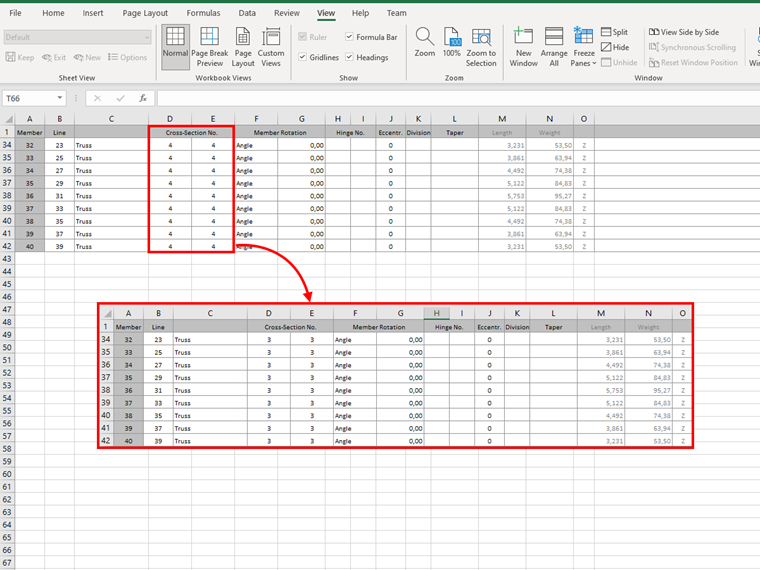

Ty musí být také správně přiřazeny prutům. Zde Vám může pomoci volba filtru.

Pruty je třeba přizpůsobit správnému číslování průřezů

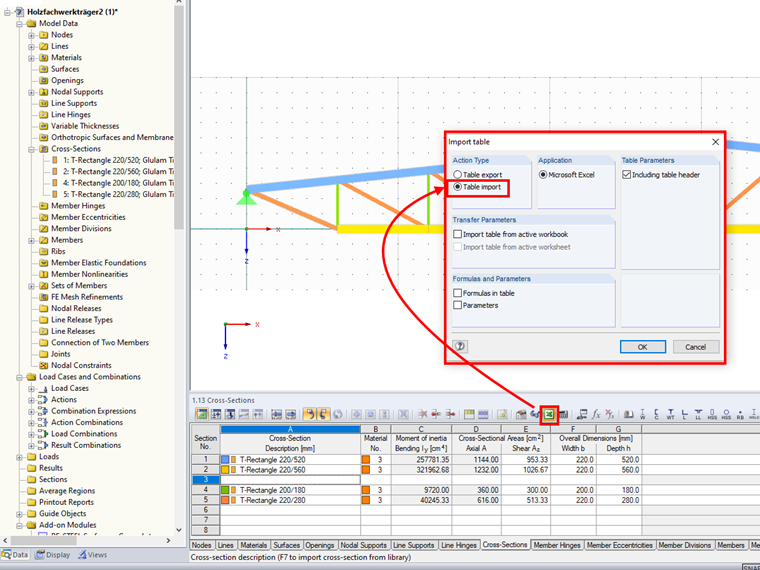

Po úpravě je nutné obě tabulky importovat zpět do programu RFEM resp. RSTAB.

Obě tabulky je třeba importovat zpět do programu RFEM resp. RSTAB
