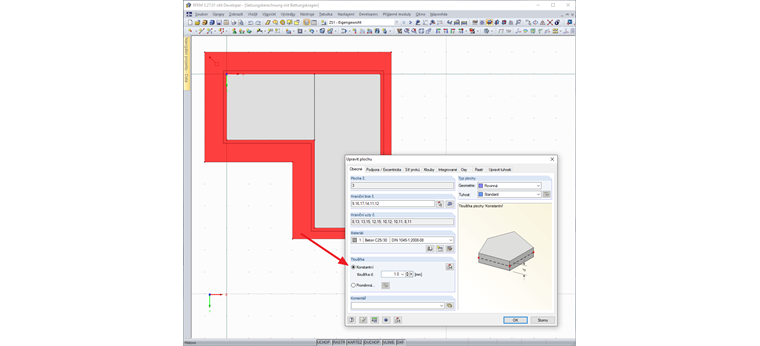

Zejména v okrajových oblastech desek často dochází k oscilaci výsledků. V takovém případě lze výsledek obvykle vylepšit tak, že se okolo plochy namodeluje základový límec se zanedbatelnou tloušťkou. Tomu se přiřadí stejné položí jako má hlavní deska. Pomocí základového límce je okrajová oblast desky znázorněna přesněji a konvergenční chování je často lepší.
Konvergenční chování podloží SOILIN
Bohužel v současné době mám problém, že výpočet v přídavném modulu RF-SOILIN trvá extrémně dlouho a nekonverguje. Co mohu dělat?
Zejména v okrajových oblastech desek často dochází k oscilaci výsledků. V takovém případě lze výsledek obvykle vylepšit tak, že se okolo plochy namodeluje základový límec se zanedbatelnou tloušťkou. Tomu se přiřadí stejné položí jako má hlavní deska. Pomocí základového límce je okrajová oblast desky znázorněna přesněji a konvergenční chování je často lepší.
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
