特别是在板的边缘区域,结果是不稳定的。 在这种情况下,可以通过在面周围建模厚度可忽略不计的基础重叠来改善结果。 其基础与主板相同。 基础重叠更准确地显示板的边缘区域,并且收敛行为通常更好。
SOILIN 的收敛行为
目前,我遇到的问题是 RF‑SOILIN 中的计算需要很长时间,并且不收敛。 该怎么做呢?
回复:
通常这些问题都可以轻松有效地解决。

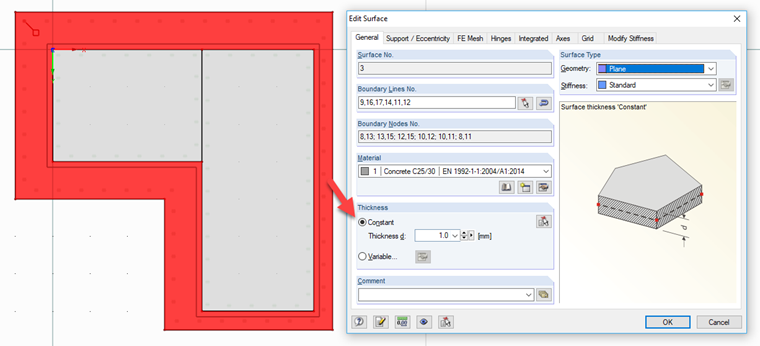

特别是在板的边缘区域,结果是不稳定的。 在这种情况下,可以通过在面周围建模厚度可忽略不计的基础重叠来改善结果。 其基础与主板相同。 基础重叠更准确地显示板的边缘区域,并且收敛行为通常更好。
重要的是要延长基础的搭接量,直到盆地完全下沉。 因此,也可以图形方式显示沉降对周围建筑物的影响。
作者
Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
