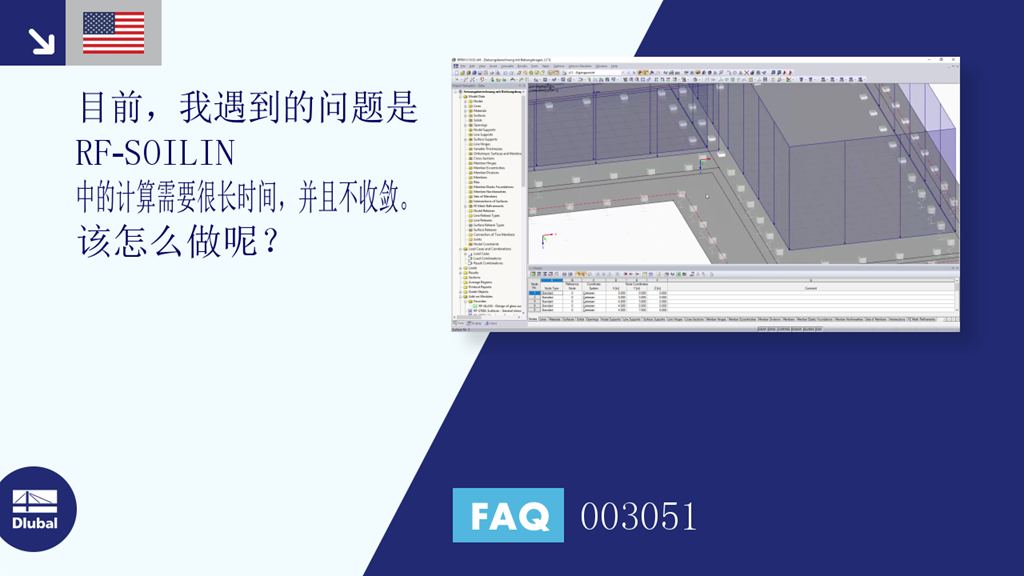

问题:
目前存在问题,在RF-SOILIN中的计算需要非常长的时间并且不能收敛。 该怎么做呢?
答案:
这些问题往往可以轻松,有效地解决。
结果经常出现振动,特别是在板的边缘区域。 在这种情况下,可以通过建模与基础面叠加的,厚度在面附近的厚度可以改善的结果。 板与底板指定了相同的基础。 基础交叠显示板的边缘区域更准确,并且会聚行为通常会更好。
非常重要的一点是,必须延长基础重叠部分,直到盆地完全沉降。 因此,可以图形方式显示沉降对周围建筑物的影响。
