V programu SHAPE-THIN chci spojit volně stojící část průřezu se zbytkem průřezu pomocí nulového prvku. Grafisch ist das ohne Probleme möglich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.

Q: V programu SHAPE-THIN chci spojit volně stojící část průřezu se zbytkem průřezu pomocí nulového prvku. Grafisch ist das ohne Probleme möglich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.

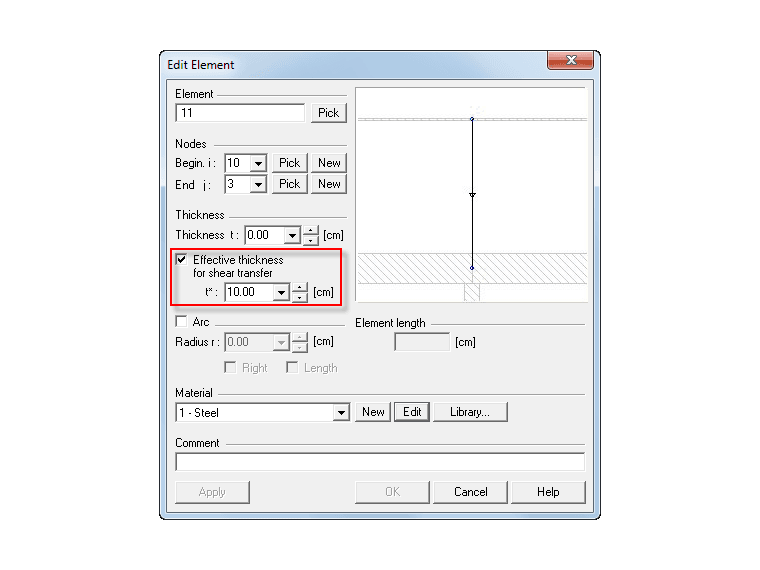

V kapitole 7.2.1 manuálu SHAPE-THIN najdete vzorce pro smykové plochy a Bredtův' moment setrvačnosti. Dort steht die Elementdicke t* im Nenner, sodass die Division durch Null ein Problem wäre. Bei "freien" Nullelementen muss daher eine Ersatzdicke benutzerdefiniert festgelegt werden, z. B. die Dicke eines der anschließenden Elemente.Selektieren Sie das Nullelement und setzen im Dialog "Element bearbeiten" einen Haken für "Effektive Dicke für Schubübertragung". Dann wird das Eingabefeld t* zugänglich. Anschließend ist die Berechnung möglich.

Question

V programu SHAPE-THIN chci spojit volně stoj&#237;c&#237; č&#225;st průřezu se zbytkem průřezu pomoc&#237; nulov&#233;ho prvku. Grafisch ist das ohne Probleme m&#246;glich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.

Accepted Answer

V kapitole 7.2.1 manu&#225;lu SHAPE-THIN najdete vzorce pro smykov&#233; plochy a Bredtův' moment setrvačnosti. Dort steht die Elementdicke t* im Nenner, sodass die Division durch Null ein Problem w&#228;re. Bei "freien" Nullelementen muss daher eine Ersatzdicke benutzerdefiniert festgelegt werden, z. B. die Dicke eines der anschlie&#223;enden Elemente.Selektieren Sie das Nullelement und setzen im Dialog "Element bearbeiten" einen Haken f&#252;r "Effektive Dicke f&#252;r Schub&#252;bertragung". Dann wird das Eingabefeld t* zug&#228;nglich. Anschlie&#223;end ist die Berechnung m&#246;glich.

Zadání tloušťky pro nulové prvky v programu SHAPE-THIN

V programu SHAPE-THIN chci spojit volně stojící část průřezu se zbytkem průřezu pomocí nulového prvku. Grafisch ist das ohne Probleme möglich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.
