In SHAPE‑THIN, voglio collegare una parte della sezione trasversale indipendente tramite un elemento nullo con il resto della sezione trasversale. Grafisch ist das ohne Probleme möglich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.

Q: In SHAPE‑THIN, voglio collegare una parte della sezione trasversale indipendente tramite un elemento nullo con il resto della sezione trasversale. Grafisch ist das ohne Probleme möglich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.

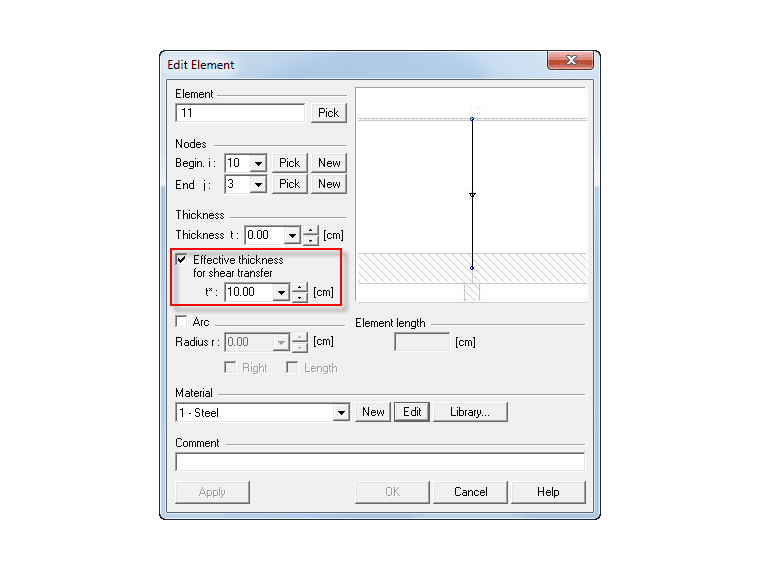

Nel capitolo 7.2.1 del manuale SHAPE‑THIN, è possibile trovare le formule per le aree di taglio e il momento di inerzia torsionale di Bredt. Dort steht die Elementdicke t* im Nenner, sodass die Division durch Null ein Problem wäre. Bei "freien" Nullelementen muss daher eine Ersatzdicke benutzerdefiniert festgelegt werden, z. B. die Dicke eines der anschließenden Elemente.Selektieren Sie das Nullelement und setzen im Dialog "Element bearbeiten" einen Haken für "Effektive Dicke für Schubübertragung". Dann wird das Eingabefeld t* zugänglich. Anschließend ist die Berechnung möglich.

Question

In SHAPE‑THIN, voglio collegare una parte della sezione trasversale indipendente tramite un elemento nullo con il resto della sezione trasversale. Grafisch ist das ohne Probleme m&#246;glich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.

Accepted Answer

Nel capitolo 7.2.1 del manuale SHAPE‑THIN, &#232; possibile trovare le formule per le aree di taglio e il momento di inerzia torsionale di Bredt. Dort steht die Elementdicke t* im Nenner, sodass die Division durch Null ein Problem w&#228;re. Bei "freien" Nullelementen muss daher eine Ersatzdicke benutzerdefiniert festgelegt werden, z. B. die Dicke eines der anschlie&#223;enden Elemente.Selektieren Sie das Nullelement und setzen im Dialog "Element bearbeiten" einen Haken f&#252;r "Effektive Dicke f&#252;r Schub&#252;bertragung". Dann wird das Eingabefeld t* zug&#228;nglich. Anschlie&#223;end ist die Berechnung m&#246;glich.

Definizione dello spessore per gli elementi nulli in SHAPE-THIN

In SHAPE‑THIN, voglio collegare una parte della sezione trasversale indipendente tramite un elemento nullo con il resto della sezione trasversale. Grafisch ist das ohne Probleme möglich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.
