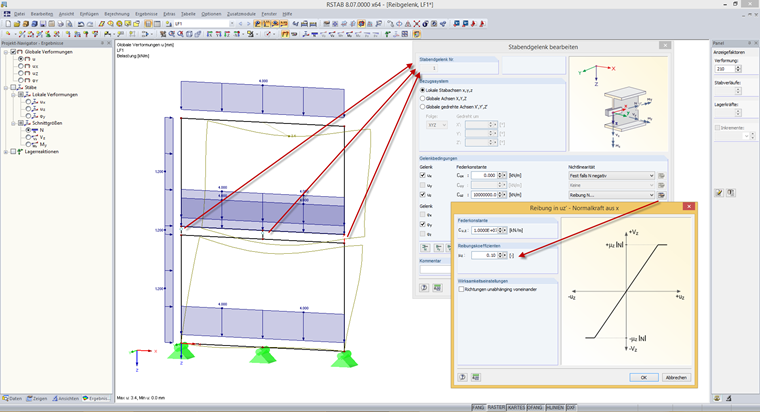

在 RFEM 和 RSTAB 中,轴力和剪力之间的非线性关系可以通过在杆件末端使用摩擦铰来实现。 其具体数学意义是: 杆件铰链表示“结构构件”之间的连接,相应的杆件和定义的摩擦系数得出承载力。 摩擦面的位置或垂直于摩擦面的轴向力的方向由带有摩擦铰链的杆件的轴系及其设置确定。
铰链的自由度(ux ,uy ,uz )设置为'Friction'非线性,决定了摩擦力/水平剪力的方向。 非线性设置中的方向决定了垂直于摩擦平面的轴向力。 摩擦系数可以在非线性设置的子菜单中定义。
在 RFEM 和 RSTAB 中,轴力和剪力之间的非线性关系可以通过在杆件末端使用摩擦铰来实现。 其具体数学意义是: 杆件铰链表示“结构构件”之间的连接,相应的杆件和定义的摩擦系数得出承载力。 摩擦面的位置或垂直于摩擦面的轴向力的方向由带有摩擦铰链的杆件的轴系及其设置确定。
铰链的自由度(ux ,uy ,uz )设置为'Friction'非线性,决定了摩擦力/水平剪力的方向。 非线性设置中的方向决定了垂直于摩擦平面的轴向力。 摩擦系数可以在非线性设置的子菜单中定义。
