- x 轴指向线的局部 x 轴。
- z' 轴是定义线铰的面的法线。
- y' 轴是面的切线,按照“右手法则”计算。
问题
线释放和线铰的释放结果符号如何解释?
回复:
线铰只不过是释放对象的线。 在线铰的情况下,释放一个面,在线铰的情况下,定义在一个面上的线上。 因此,释放的面就是定义了线铰的面。力始终作用在原始面上,即未释放的面上。 在设置线铰的情况下,这意味着力将作用在没有线铰的面上。
这里要先明确面的符号,即力的作用方向。 为此,必须知道线的局部 x 轴以及面的局部 z 轴。 内线铰坐标系应理解为:

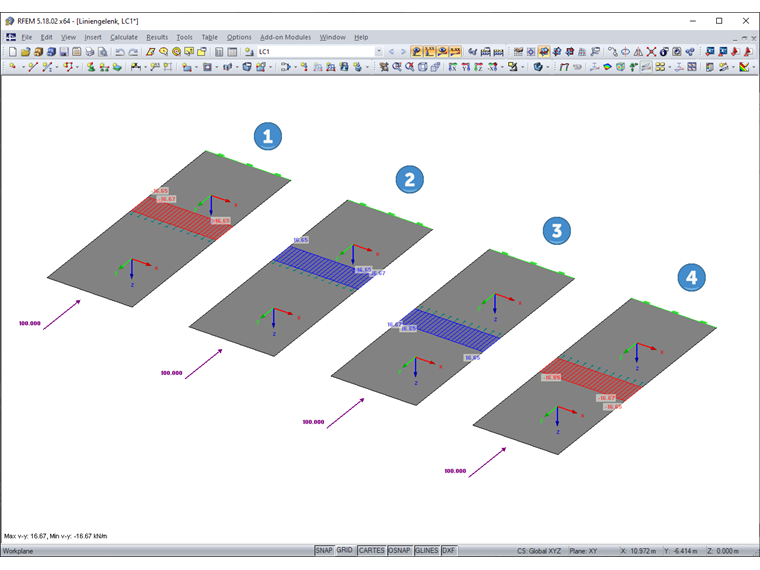

示例 1
线的 x 轴向右延伸。
面的 z 轴向下
⇒ 线铰的 y' 轴远离原始面(= 没有线铰的面)。 由于该值显示为负,所以力将作用在原面的方向上。示例 2
该线的 x 轴向左延伸。
面的 z 轴向下
⇒ 线铰的 y' 轴指向原始面(= 没有线铰的面)。 由于该值显示为正,所以力将作用在原面的方向上。示例 3
线的 x 轴向右延伸。
面的 z 轴向下
⇒ 线铰的 y' 轴指向原始面(= 没有线铰的面)。 因为作用结果的值是一个正号,所以力作用在原始面的方向上,因为作用 = 反作用力。示例 1
该线的 x 轴向左延伸。
面的 z 轴向下
⇒ 线铰的 y' 轴远离原始面(= 没有线铰的面)。 由于结果显示为负号,所以力作用在原始面的方向上,因为作用 = 反作用力。与线铰不同,线铰的轴系不显示。 对于图中所示的示例,建议不要将线铰布置在要计算结果的面上,而是要调整线的 x 轴,使其 y 轴为沿所需面的方向进行调整。 为此使用线的坐标系。
