- O eixo x' aponta na direção do eixo x local da linha.
- O eixo z' é o normal da superfície na qual a articulação de linha foi definida.
- O eixo y' representa a tangente do plano da superfície e resulta da "regra da mão direita".
Pergunta
Como é que os sinais dos resultados de libertação de uma libertação de linha e de articulações de linha devem ser interpretados?
Resposta:
Uma articulação de linha não é nada mais do que uma libertação de linha em que um objeto é libertado. No caso de uma articulação de linha, é libertada uma superfície e, no caso de uma articulação de linha, isso é definido na linha de uma superfície. Portanto, a superfície libertada é a superfície na qual a articulação de linha foi definida.As forças atuam sempre na superfície original, ou seja, na superfície que não é libertada. No caso de articulações de linha, isso significa que as forças atuam na superfície sem articulação de linha.

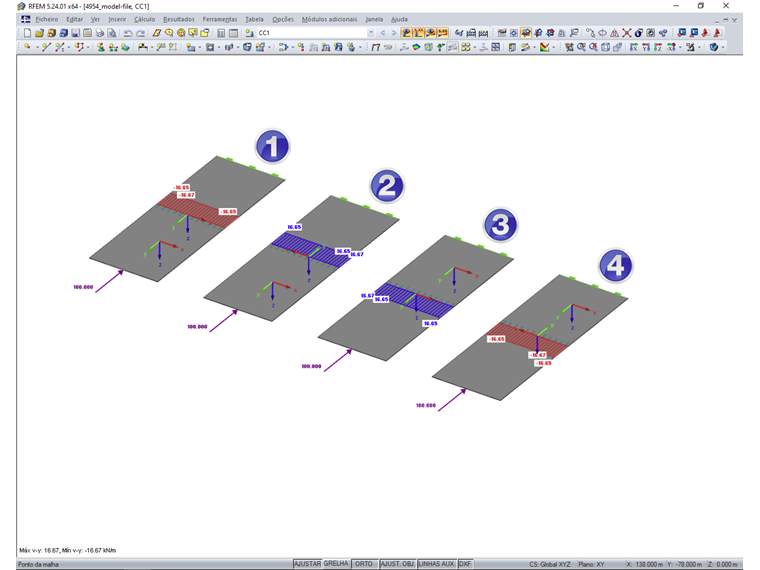

Agora, é necessário esclarecer as convenções do sinal, ou seja, em que direção a força atua na superfície. Para isso, é necessário conhecer o eixo x local das linhas, bem como o eixo z local da superfície. O sistema interno de coordenadas da articulação de linha deve ser entendido da seguinte forma:
Exemplo 4
O eixo x da linha segue para a direita.
O eixo z da superfície está orientado para baixo
⇒ O eixo y' da articulação de linha está orientado para fora da superfície original (= superfície sem articulação de linha). Como o valor é apresentado com um sinal negativo, a força atua na direção da superfície original.Exemplo 2
O eixo x da linha segue para a esquerda.
O eixo z da superfície está orientado para baixo
⇒ O eixo y' da articulação de linha está orientado para a superfície original (= superfície sem articulação de linha). Como o valor é apresentado com um sinal positivo, a força atua na direção da superfície original.Exemplo 3
O eixo x da linha segue para a direita.
O eixo z da superfície está orientado para baixo
⇒ O eixo y' da articulação de linha está orientado para a superfície original (= superfície sem articulação de linha). Como o valor resultante é apresentado com um sinal positivo, a força atua na direção da superfície original porque Actio = Reactio.Exemplo 4
O eixo x da linha segue para a esquerda.
O eixo z da superfície está orientado para baixo
⇒ O eixo y' da articulação de linha está orientado para fora da superfície original (= superfície sem articulação de linha). Como o valor resultante é apresentado com um sinal negativo, a força atua na direção da superfície original porque Actio = Reactio.Contrariamente às libertações de linha, o sistema de eixos não pode ser apresentado para as articulações de linha. Para o exemplo apresentado na imagem, é recomendado não dispor a articulação de linha na superfície, à qual se irá reportar o resultado, e orientar o eixo x da linha de forma que o respetivo eixo y fique orientado na direção da superfície pretendida. Para isso, aplica-se o sistema de coordenadas da linha.
