设置截面中截面放置的参考点

如何在另一个截面上放置截面?


回复:

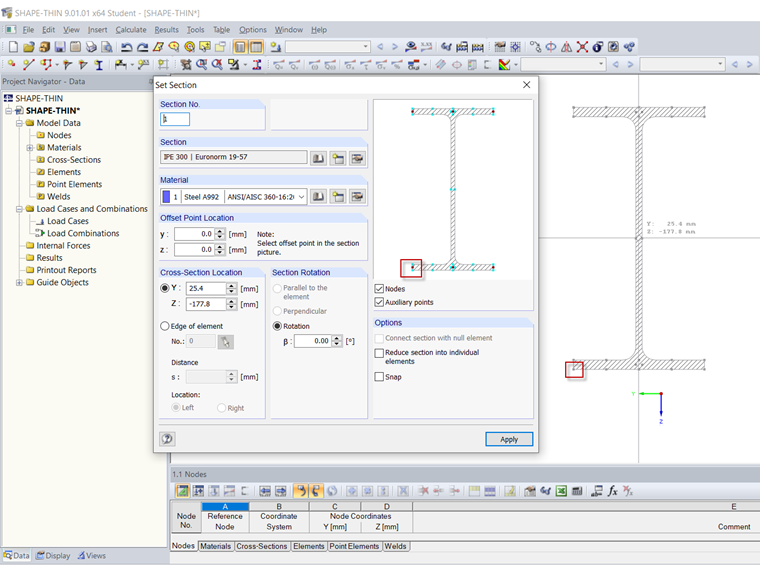

以杆件的偏移点为参照点在截面中放置杆件。 Dieser Punkt ist in der Profilskizze des Dialogs "Profil setzen" rot hervorgehoben (Bild 01). Die Koordinaten y und z beziehen sich auf den Profilschwerpunkt.

Durch Anklicken eines der roten Knoten oder türkisen Greifpunkte kann ein anderer Referenzpunkt festgelegt werden. An diesem Punkt wird das Profil an den Mauszeiger „geklebt“, ehe es mit einem Mausklick endgültig gesetzt wird.

Die geschickte Wahl des Profilversatzpunktes erleichtert das Setzen des Profils an Elementen. Dies wird auch im Video gezeigt. Es ist zu beachten, dass die im Video gezeigten Profile noch nicht miteinander verbunden sind. Wie diese verbunden werden können, wird in FAQ 002389 gezeigt.


作者

von Bloh 女士为我们的客户提供技术支持,负责 SHAPE-THIN 软件的开发,以及钢结构和铝合金结构的开发。
