问题
为什么在生成风荷载时一些外部压力系数的值为0?
回复:
对于屋顶倾角大于5°的双坡屋面,屋面面积F,G,H,I和J根据迎风面和背风面分别进行分类。 对于0°的风向(纵向风),当屋顶最大45°时考虑正负空气动力学系数。
在这些情况下,根据建筑物的不同,可能会出现4种风荷载组合(见图01)。

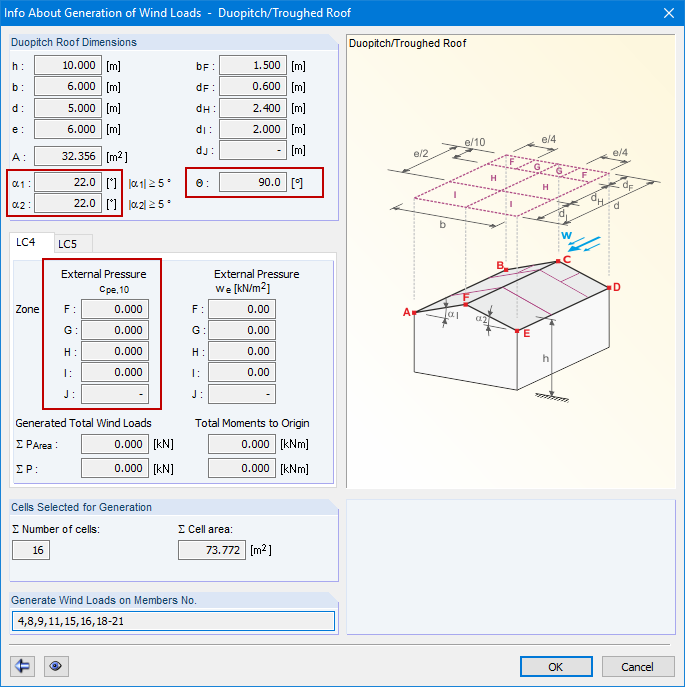

另一方面,在90°的风向中没有正外部压力系数(山墙在山墙侧)。 对于屋顶倾斜45°的建筑物,您将获得10个可能的风荷载工况(0°= 4·2; 90°= 1·2)。
LC w+:
这里只计算了屋面的正(压力)空气动力学系数。
LC w-:
这里只使用了屋顶的负空气动力学系数。
LC w-/+:
负(吸力)空气系数用于迎风面,正(风)系数用于屋面的背风面。
LC w +/-:
屋顶的风荷载系数为正(压力),风背系数为负(吸力)。
例如,如果一个荷载位置只有负系数,那么负荷载将只作用在屋面上。 因此在没有压力→的情况下将这些值设为0。 包含一个大小为0的值的荷载工况在生成过程中也可以取消选择。
例如,如前所述,对于ww为LC w+的情况(风荷载),以及当屋顶倾角大于15°的情况。
您有什么问题想问的吗?
